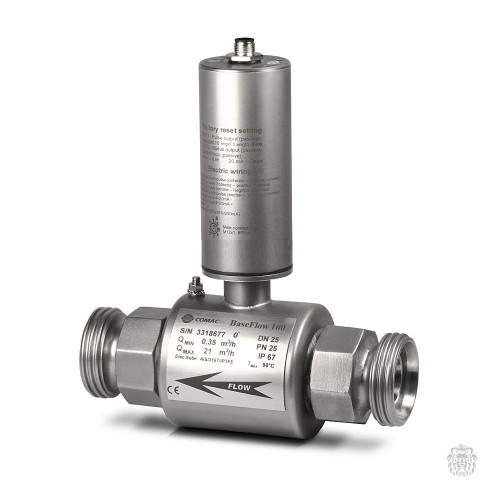

BaseFlow100-M025-P25-PF-SS- 7 Расходомер э/м, мол.гайка, DN 25мм, Q=0,35..21м3/час, без дисплея, PN25, вкладыш PFA+EPDM Tраб=(0..90)C, (130C до 30 мин), электроды AISI316Ti, IP67, 2 выхода (имп. pnp/npn 1600Гц; 4..20 мА), Uпит=24 VDC
BaseFlow100-M025-P25-PF-SS- 7 Расходомер э/м, мол.гайка, DN 25мм, Q=0,35..21м3/час, без дисплея, PN25, вкладыш PFA+EPDM Tраб=(0..90)C, (130C до 30 мин), электроды AISI316Ti, IP67, 2 выхода (имп. pnp/npn 1600Гц; 4..20 мА), Uпит=24 VDC, Bluetooth,требуется разъем 8pin М12х1
Расходомер предназначен для измерения текущего расхода или прошедшего объема продукта. В качестве продукта могут выступать различные среды, проводящие электрический ток — однако спецификой является возможность работы именно с пищевыми средами такими как пиво, молоко, квас и т. д. Это возможно благодаря используемым материалам (PTFE или PFA вкладыш, корпус и электроды из нержавеющей стали AISI316), санитарной полнопроходной конструкции без мертвых зон, а также возможности работы при температуре до +130 ℃ в течении 30 минут, что особенно актуально при стерилизации паром в SIP мойке (долговременный температурный режим работы электроники в совмещенном исполнении составляет +90 ℃).
Технические характеристики электромагнитных расходомеров COMAC BaseFlow100
| Параметр | Значение | |
|---|---|---|
| Напряжение питания | =24 В ±15% с защитой от переполюсовки | |
| Потребляемая мощность | не более 4,2 Вт | |
| Максимальная температура измеряемой среды | зависит от материала вкладыша | |
| DN | от 4 до 600 мм | |
| Материал вкладыша | резина (от DN=25 до 600, Tmax = +80 ℃) | |
| PVDF (от DN=4 до 20, Tmax = 145 ℃) | ||
| Rilsan (от DN=25 до 600, Tmax = +100 ℃) | ||
| PTFE (от DN=10 до 80, Tmax = +150 ℃) | ||
| ETFE (от DN=100 до 600, Tmax = +150 ℃) | ||
| PFA (до +130 ℃, для пищевых применений) | ||
| керамика (от DN=15 до 80, Tmax = +170 ℃) | ||
| Материал электродов | нержавеющая сталь AISI 316 Ti | |
| Hastelloy C4 | ||
| титан | ||
| тантал | ||
| Материалы корпуса | фланцевое присоединение: окрашенная сталь любые типы присоединений: нержавеющая сталь AISI316 | |
| Присоединение | тип «сендвич» | |
| фланцевое (EN1092) | ||
| резьбовое (EN ISO 228-1) | ||
| молочная гайка по DIN стандарту (DIN11851) | ||
| хомутное (TriClamp DIN 32676) | ||
| Диапазон измерения | от 0,2 до 12 м/с | |
| Допустимая относительная погрешность измерения | 0,5% | |
| Воспроизводимость измерения | 0,2% | |
| Дополнительные электроды | 1) Заземление | |
| 2) Контроль пустой трубы (для моделей с DN от 15 до 400) | ||
| Минимальная проводимость среды | 20 мкСм (при более низкой проводимости, по согласованию с поставщиком) | |
| Настройка | посредством Bluetooth соединения | |
| Дискретный выход 1 (пассивный) | NPN Imax=150 мА, 1600Гц | |
| Дискретный выход 2 (пассивный) | NPN Imax=150 мА, 1600 Гц | |
| Аналоговый выход (пассивный) | 4÷20 мА (настраиваемый диапазон) R≤600 Ом при Uпит= 12 В R≤1200 Ом при Uпит= 24 В | |
| Частота измерений | 900 Гц | |
| Время отклика аналогового выхода | 70 мс | |
| Допустимая температура окружающего воздуха | от 5 до 55 ℃ | |
| Допустимая влажность окружающего воздуха | от 0 до 90 ℃ | |
| Максимальное давление рабочей среды | 10, 16, 25, 40 бар | |
| Степень защиты | IP65, IP67, IP68 | |
* - для электроники максимальная постоянная температура измеряемой среды до 90 ℃
