КТСП-Н 5.0.03.00.4.3.3 ЕН Комплект термопреобразователей КТСП-Н L80 Pt 100 кл. В + поверка, требуются 2 гильзы и 2 бобышки
- Код товара: КТСП-Н 5.0.03.00.4.3.3 ЕН
- Доступность: В наличии
-
4950.00р.
КТСП-Н 5.0.03.00.4.3.3 ЕН Комплект термопреобразователей КТСП-Н L80 Pt 100 кл. В + поверка, требуются 2 гильзы и 2 бобышки
Комплект термосопротивлений предназначен для измерения температуры и разности температур в системах вычисления количества теплоты (ВКТ). В комплект входят: 2 термопреобразователя с поверкой.

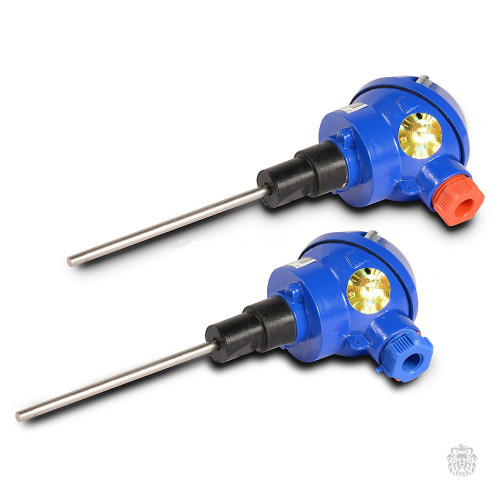

Термопреобразователь, устанавливаемый на подающий трубопровод, обозначен красным винтом сальникового ввода, а устанавливаемый на обратный трубопровод синим винтом. Датчик монтируется на трубопровод при помощи гильз и бобышек, которые поставляются отдельно. Кабель для подключения к внешнему устройству заводится через сальниковый ввод внутрь корпуса и подсоединяется к схеме через клеммную колодку гайками и шайбами.
Технические характеристики комплектов с коммутационной головкой КТСП-Н
| Параметр | Значение |
|---|---|
| Номинальная статистическая характеристика | Pt100 |
| Диапазон рабочей температуры | 0…160 °C |
| Диапазон измерений разности температур | 2…150 °C, 3…150 °C |
| Класс допуска | В |
| Номинальное значение W100 | 1,3850 |
| Наименьшее допускаемое значение W100 | 1,3840 |
| Наибольшее допускаемое значение W100 | Не ограничивается |
| Пределы допускаемой относительной погрешности при изменении температур | ± (0,5 + 3Δtmin / Δ t) %, где Δ - разность температур, °C |
| Время отклика | Не более 20 с |
| Длина монтажной чаcти | 60, 80 мм |
| Минимальная глубина погружения | Не более (L+5D) мм, где L - длина чувствительного элемента, D - диаметр монтажной части |
| Электрическое сопротивление изоляции между цепью чувствительного элемента и защитной арматурой | [(25 ± 10) °C и относительной влажности < 80 % - не менее 100 МОм] [35 °C и относительной влажности 98 % - 0,5 МОм] [160°C - 10 МОм] |
| Средняя наработка на отказ | Не менее 65000 часов |
| Степень защиты | IP 65 |
| Срок службы | Не менее 10 лет |
| Межповерочный интервал | 5 лет |
Габаритные размеры комплектов датчиков термосопротивления КТСП-Н
| Параметр | Значение |
|---|---|
| Длина монтажной части L | 60, 80 мм |
| Артикул | L, мм | S |
|---|---|---|
| ТНИВ.715341.005-01 ЕН | 40 | 30 |
| ТНИВ.301116.012-02 ЕН | 100 | |
| ТНИВ.301116.012-03 ЕН | 120 | |
| ТНИВ.301116.012-01 ЕН | 60 | |
| ТНИВ.301116.012 ЕН | 80 |
Схема электрических соединений комплектов датчиков термосопротивления КТСП-Н
