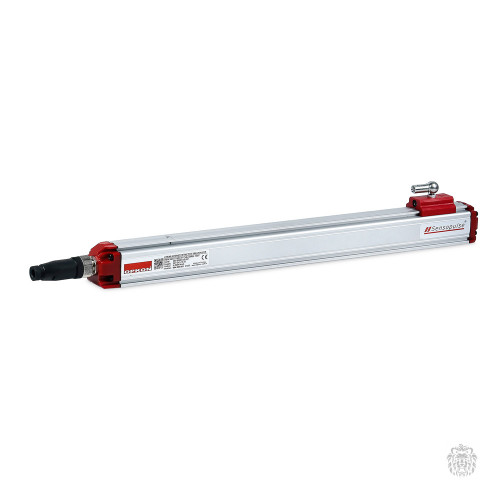

MSW 400 A 1G02T V10 CN8A BR02 78/47 Магнитострикционный датчик (Измеряемый диапазон 400мм, универсальный выходной сигнал 0...10В, IP65, разъем М16 8pin)
- Производитель: OPKON
- Код товара: MSW 250 A 1G02 I41 CN5A BR02 78/47
- Доступность: В наличии
-
51888.00р.
MSW 400 A 1G02T V10 CN8A BR02 78/47 Магнитострикционный датчик (Измеряемый диапазон 400мм, универсальный выходной сигнал 0...10В, IP65, разъем М16 8pin)
Датчики перемещения OPKON серии MSW — это магнитострикционные датчики с бесконтактным принципом работы и повышенной точностью, выполненные в корпусе из анодированного алюминия. Датчики MSW предназначены для применения в деревообрабатывающих станках, в испытательных стендах.
Технические характеристики датчика положения OPKON MSW
| Параметр | Значение |
|---|---|
| Диапазон измерения | 100…2000 мм |
| Напряжение питания | =24 В ±10% |
| Выходной сигнал | 0…10 В / 4…20 мА / 0…20 мА 10…0 В / 20…4 мА / 20…0 мА |
| Разрешение ЦАП | 16 бит |
| Повторяемость | ±0,005% от диапазона |
| Скорость перемещения | до 10 м/с |
| Класс защиты от внешних воздействий | IP65 |
| Потребляемая мощность | 50…90 мА |
| Размах напряжения сигнала | 5 mVpp |
| Максимальное выходное напряжение | 10,5 В |
| Линейность | ±0,02% от диапазона (минимум 100 мкм) |
| Время отклика | датчики до 1000 мм: 0,5 мс датчики до 2000 мм: 0,8 мс |
| Защита от обратной полярности | -30 В |
| Защита от перенапряжения | 40 В |
| Рабочая температура | -10…+80 °C |
| Температура хранения | -20…+90 °C |
| Тип подключения | коннектор, 4 контакта |
| Способ крепления | прижимные скобы |
| Размер корпуса | 35×35 мм |
| Материал корпуса | анодированный алюминий |
Габаритные размеры датчика положения OPKON MSW
Магнитострикционный датчик положения MSW
| Габаритные размеры, мм | |||
|---|---|---|---|
| Измеряемый диапазон | Полезный ход (US) | Механический ход (MS) | Длина (L) |
| 100 | 120 | 160 | 265 |
| 150 | 170 | 210 | 315 |
| 200 | 220 | 260 | 365 |
| 250 | 270 | 310 | 415 |
| 300 | 320 | 360 | 465 |
| 350 | 370 | 410 | 515 |
| 400 | 420 | 460 | 565 |
| 450 | 470 | 510 | 615 |
| 500 | 520 | 560 | 665 |
| 550 | 570 | 610 | 715 |
| 600 | 620 | 660 | 765 |
| 650 | 670 | 710 | 815 |
| Габаритные размеры, мм | |||
|---|---|---|---|
| Измеряемый диапазон | Полезный ход (US) | Механический ход (MS) | Длина (L) |
| 700 | 720 | 760 | 865 |
| 750 | 770 | 810 | 915 |
| 800 | 820 | 860 | 965 |
| 850 | 870 | 910 | 1015 |
| 900 | 920 | 960 | 1065 |
| 1000 | 1020 | 1060 | 1165 |
| 1100 | 1120 | 1160 | 1265 |
| 1200 | 1220 | 1260 | 1365 |
| 1300 | 1320 | 1360 | 1465 |
| 1400 | 1420 | 1460 | 1565 |
| 1500 | 1520 | 1560 | 1665 |
| 2000 | 2020 | 2060 | 2242 |
Схемы подключения датчика положения OPKON MSW
Магнитострикционный датчик уровня MSW c выходным сигналом 0…10 В
| Контакт | Цвет | Обозначение | Описание |
|---|---|---|---|
| 3 | Коричневый | V+ | Питание, 24 В |
| 1 | Синий | V- | Питание, 0 В |
| 2 | Белый | Uout | Выходной сигнал |
| 4 | Серый | GND | Заземление |
