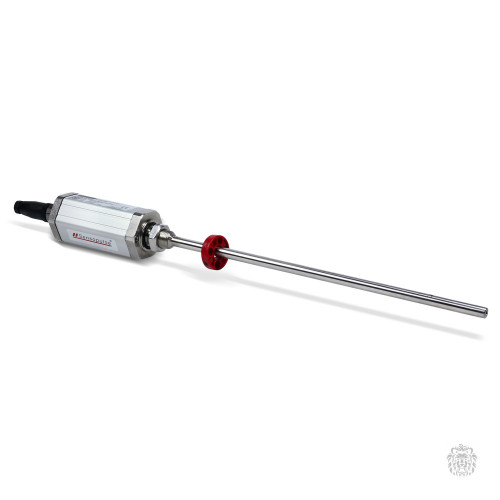

MST 250 E10 S A 1R02 I41 CN5A 37/53 Магнитострикционный датчик уровня (Измеряемый диапазон 250мм, Dстержн.=10мм(с уплотнительным кольцом), универсальный выходной сигнал 4...20мА/20...4мА, IP65, разъем М12 5pin)
- Производитель: OPKON
- Код товара: MST 250 E10 S A 1R02 I41 CN5A 37/53
- Доступность: В наличии
-
66400.00р.
MST 250 E10 S A 1R02 I41 CN5A 37/53 Магнитострикционный датчик уровня (Измеряемый диапазон 250мм, Dстержн.=10мм(с уплотнительным кольцом), универсальный выходной сигнал 4...20мА/20...4мА, IP65, разъем М12 5pin)
Погружные датчики перемещения OPKON серии MST — это магнитострикционные датчики совмещающие возможность работы под большим давлением и повышенную точность измерения, выполненные в корпусе из анодированного алюминия.
Датчики MST предназначены для измерения уровня жидкости в емкостях и для контроля положения гидравлических цилиндров в строительной и сельскохозяйственной технике.
Технические характеристики датчика уровня OPKON MST
| Параметр | Значение |
|---|---|
| Диапазон измерения | 100…2000 мм |
| Напряжение питания | =24 В ±10% |
| Выходной сигнал | 0…20 мА / 4…20 мА / 0…10 В |
| Разрешение ЦАП | 16 бит |
| Повторяемость | ±0,005% от диапазона |
| Скорость перемещения | до 10 м/с |
| Класс защиты от внешних воздействий | IP67 |
| Потребляемая мощность | 50…90 мА |
| Размах напряжения сигнала | <5 mVpp |
| Максимальное выходное напряжение | 10,5 В |
| Линейность | ±0,02% от диапазона (минимум 100 мкм) |
| Время отклика | датчики до 1000 мм: 0,5 мс датчики до 2000 мм: 0,8 мс |
| Защита от обратной полярности | -30 В |
| Защита от перенапряжения | 40 В |
| Рабочее давление | не более 500 бар |
| Рабочая температура | -10…+70 °C |
| Температура хранения | -20…+90°C |
| Тип подключения | коннектор, 4 контакта |
| Способ крепления | резьба М18×1,5 |
| Размер корпуса | 45×45 мм |
| Диаметр погружной части | 12 мм |
| Материал погружной части | нержавеющая сталь |
| Материал корпуса | анодированный алюминий |
Габаритные размеры датчика уровня OPKON MST
Магнитострикционный датчик уровня MST
| Габаритные размеры, мм | ||||
|---|---|---|---|---|
| Измеряемый диапазон | Полезный ход (US) | Механический ход (MS) | Длина | |
| (LT) | (L) | |||
| 100 | 108 | 128 | 238 | 372 |
| 150 | 158 | 178 | 288 | 422 |
| 200 | 208 | 228 | 338 | 472 |
| 250 | 258 | 278 | 388 | 522 |
| 300 | 308 | 328 | 438 | 572 |
| 350 | 358 | 378 | 488 | 622 |
| 400 | 408 | 428 | 538 | 672 |
| 450 | 458 | 478 | 588 | 722 |
| 500 | 508 | 528 | 638 | 772 |
| 550 | 558 | 578 | 688 | 822 |
| 600 | 608 | 628 | 738 | 872 |
| Габаритные размеры, мм | ||||
|---|---|---|---|---|
| Измеряемый диапазон | Полезный ход (US) | Механический ход (MS) | Длина | |
| (LT) | (L) | |||
| 800 | 808 | 828 | 938 | 1072 |
| 850 | 858 | 878 | 988 | 1122 |
| 900 | 908 | 928 | 1038 | 1172 |
| 1000 | 1008 | 1028 | 1138 | 1272 |
| 1100 | 1108 | 1128 | 1238 | 1372 |
| 1200 | 1208 | 1228 | 1338 | 1472 |
| 1300 | 1308 | 1328 | 1438 | 1572 |
| 1400 | 1408 | 1428 | 1538 | 1672 |
| 1500 | 1508 | 1528 | 1638 | 1772 |
| 1600 | 1608 | 1628 | 1738 | 1872 |
| 1700 | 1708 | 1728 | 1838 | 1972 |
