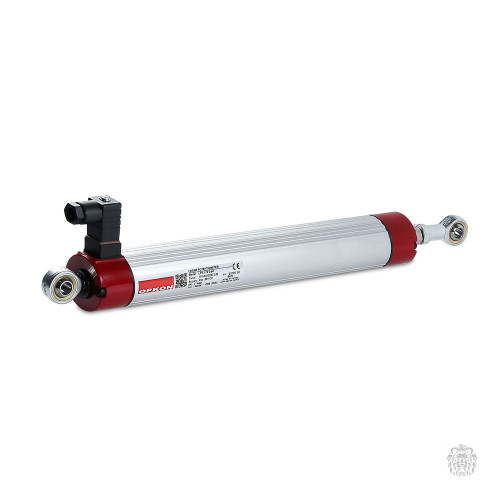

LPC 175 D 5K Линейный потенциометр (Шарнирное крепление, Dкорп.=38мм, измеряемый диапазон 175мм, номинальное сопротивление 5кОм, IP65, разъем С2 в комплекте)

LPC 175 D 5K Линейный потенциометр (Шарнирное крепление, Dкорп.=38мм, измеряемый диапазон 175мм, номинальное сопротивление 5кОм, IP65, разъем С2 в комплекте)

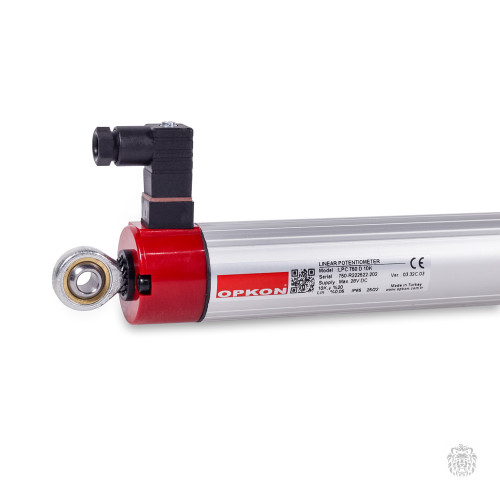

Датчики перемещения OPKON серии LPC выполнены из анодированного алюминия в цилиндрическом корпусе.

Шарнирное соединение датчика LPC обеспечивает возможность применения при криволинейном движении механизмов. Благодаря высокой точности и удобному креплению линейные потенциометры LPC используются для определения угла атаки гильотинных ножей.

• Цилиндрический корпус из анодированного алюминия
• Сферические наконечники в комплекте
• Разнообразие выходных сигналов: 5/10 кОм, 0…20 мА, 4…20 мА, 0…10 В
• Усиленный шток из нержавеющей стали — 10 мм
• Конструкция датчика со съемным разъемом для легкого подключения

Шарнирное соединение позволяет использовать датчик с механизмами осуществляющими движение с несколькими степенями свободы. Сферические наконечники, входящие в комплект снижают радиальную нагрузку, оказываемую на шток датчика. Благодаря этому допускается «не параллельность» между траекторией объекта и осью датчика.

Габаритные размеры линейного потенциометра OPKON LPC, ELPC

Датчики 50…300 мм

Габаритные размеры, мм
Диапазон измерения	Рабочий ход (US)	Максимальный ход (MS)	Длина (L)
50	50	54	222
75	75	79	247
100	100	104	272
125	125	129	297
130	130	134	302
150	150	154	322
175	175	179	347
200	200	204	372
225	225	229	397
250	250	254	422
275	275	279	447
300	300	304	472

Датчики 325…800 мм

Габаритные размеры, мм
Диапазон измерения	Рабочий ход (US)	Максимальный ход (MS)	Длина (L)
325	325	329	497
350	350	354	522
375	375	379	547
400	400	404	572
450	450	454	622
500	500	504	672
550	550	554	722
600	600	604	772
650	650	654	822
700	700	704	872
750	750	755	922
800	800	804	972
