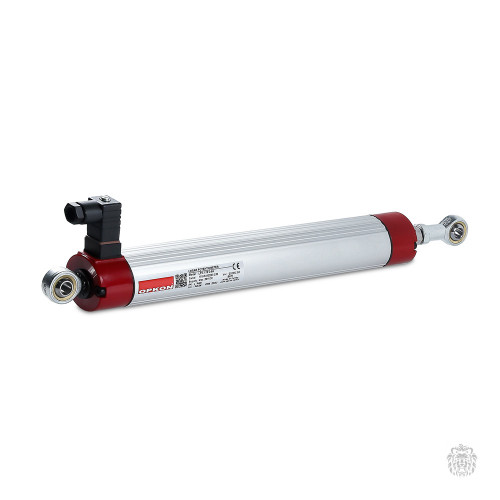

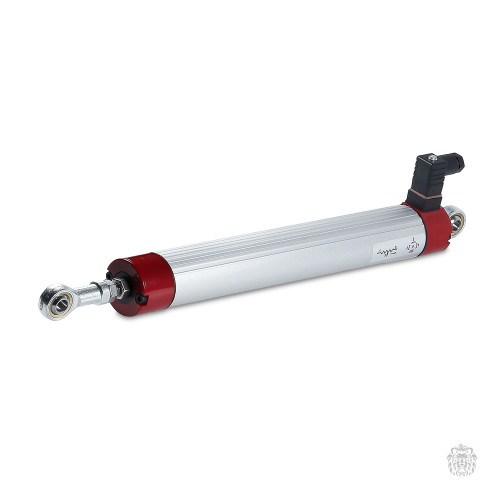

Датчик перемещения OPKON - предназначен для измерения линейных и угловых размеров. Датчик используется для преобразования расстояния, пройденного при механическом движении в нормированный сигнал. Датчики изготавливаются в различных модификациях, отличающихся конструктивным исполнением корпуса, принципом измерения и типом выходных сигналов. Датчики перемещения OPKON серии LPC выполнены из анодированного алюминия в цилиндрическом корпусе. Шарнирное соединение датчика LPC обеспечивает возможность применения при криволинейном движении механизмов. Благодаря высокой точности и удобному креплению линейные потенциометры LPC используются для определения угла атаки гильотинных ножей.
Датчик не подлежит обязательному подтверждению (оценке) соответствия стандартам Российской Федерации и Таможенного союза (Евразийского экономического союза).
Особенности линейного потенциометра OPKON LPC
- Цилиндрический корпус из анодированного алюминия

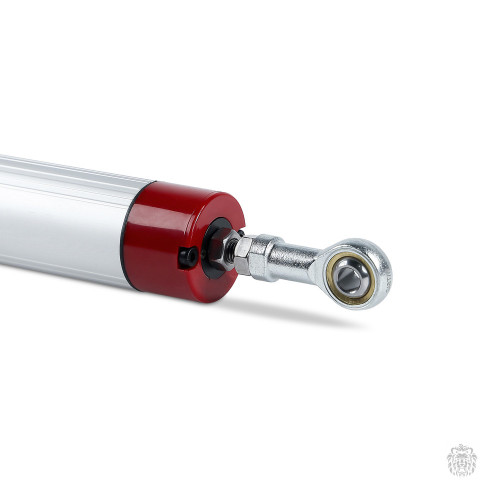

- Сферические наконечники в комплекте
- Разнообразие выходных сигналов: 5/10 кОм, 0…20 мА, 4…20 мА, 0…10 В
- Усиленный шток из нержавеющей стали — 10 мм

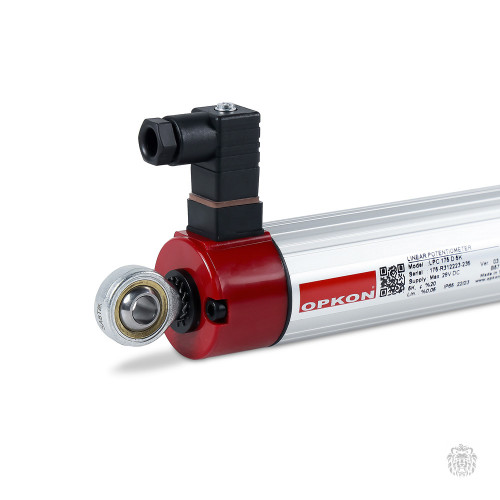

- Конструкция датчика со съемным разъемом для легкого подключения
Шарнирное соединение позволяет использовать датчик с механизмами осуществляющими движение с несколькими степенями свободы. Сферические наконечники, входящие в комплект снижают радиальную нагрузку, оказываемую на шток датчика. Благодаря этому допускается «не параллельность» между траекторией объекта и осью датчика.
Принцип работы линейного потенциометра OPKON LPC
Резистивные датчики положения OPKON серии LPC работают как регулируемые делители напряжения: два последовательно соединенных плеча, на которых происходит падение напряжения.
Согласно первому правилу Кирхгофа падение напряжения на верхнем и нижнем плече будут пропорциональны сопротивлениям R1 и R2:
Таким образом потенциал (напряжение), измеренный в средней точке (Uвых) позволяет судить о соотношении сопротивлений:
В линейном потенциометре роль сопротивлений R1 и R2 выполняет специальный резистивный слой, который нанесен на плату. Измерение потенциала производится с помощью специального ползунка, передающего сигнал на проводящий слой. По величине измеренного напряжения можно определить положение ползунка.
Потенциометры OPKON обладают устойчивостью к механическому воздействию и благодаря профилированному ползунку имеют высокий ресурс узла трения: «ползунок — резистивный слой».
Подключение ползунка потенциометра к объекту осуществляется с помощью штока установленного в корпусе датчика. Для обеспечения плавности хода штока внутри корпуса предусмотрена система линейных направляющих из материала полиоксиметилена.
Корпус датчика оборудован сферическими наконечниками, обеспечивающими работу с механизмами, перемещающимися по криволинейной траектории. Сферический наконечник, установленный на штоке, является съемным и обладает запасом хода для регулировки межосевого расстояния.
Электрическое подключение осуществляется с помощью разъемного соединения. К заказу доступны модификации с резистивным выходом и модификации со встроенным нормирующим преобразователем (сигнал 4…20 мА и 0…10 В).
Список применений:
- Вальцовка листовой стали при производстве цилиндрической емкости
- Контроль положения дозаторов при производстве кетчупа
- Контроль положения инструмента на гильотине
- Контроль положения натяжных валов
Технические характеристики линейного потенциометра OPKON LPC
| Модельный ряд | LPC | ELPC |
|---|---|---|
| Тип выходного сигнала | 5 кОм / 10 кОм ± 20% измерительный ток: не более 1мкА | 0…20 мА / 4…20 мА / 0…10 В |
| Измеряемый диапазон | 50…800 мм | 50…800 мм |
| Точность (стандартная) | измеряемый диапазон: менее 75 мм: — ±0,5% 75…130 мм: — ±0,2% 130…200 мм: — ±0,1% более 200 мм: — ±0,05% | |
| Повторяемость | 0,01 мм | |
| Температура окружающей среды | -20…+80 °C | |
| Температура хранения | -30…+90 °C | |
| Механический срок службы | 100 000 000 циклов | |
| Диаметр корпуса | 38 мм | |
| Диаметр штока | 10 мм | |
| Способ крепления | шарнирные наконечники | |
| Класс защиты от внешних воздействий | IP65 | |
| Напряжение питания | не более =28 В | =15…30 В |
| Тип подключения | разъем, 4 контакта | |
| Максимальная скорость перемещения | 5 м/с | |
| Материал корпуса | анодированный алюминий | |
| Материал штока | нержавеющая сталь | |
| Рабочий диапазон | Номинальное сопротивление |
|---|---|
| 50, 75, 100, 125, 130, 150, 175, 200, 225, 250, 275, 300, 325, 350, 375, 400, 450, 500, 550, 600 мм | 5 кОМ |
| 650, 700, 750, 800 мм | 10 кОм |

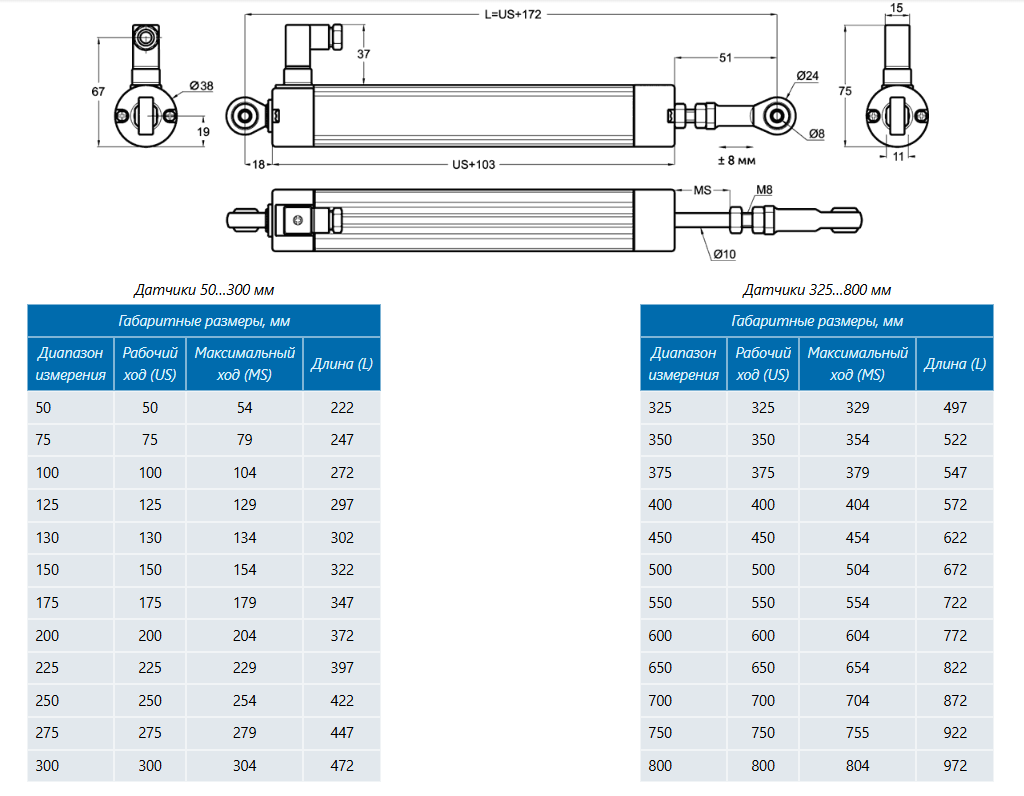

Габаритные размеры линейного потенциометра OPKON LPC, ELPC
