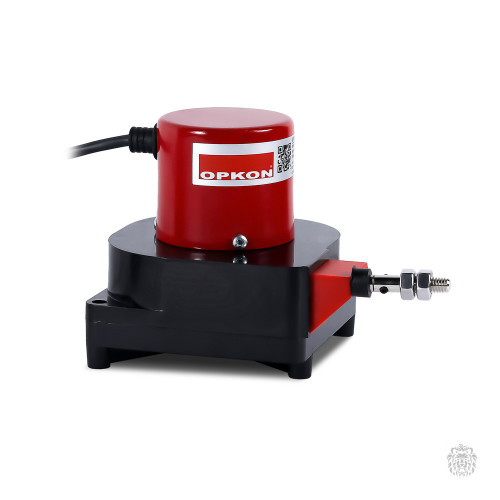

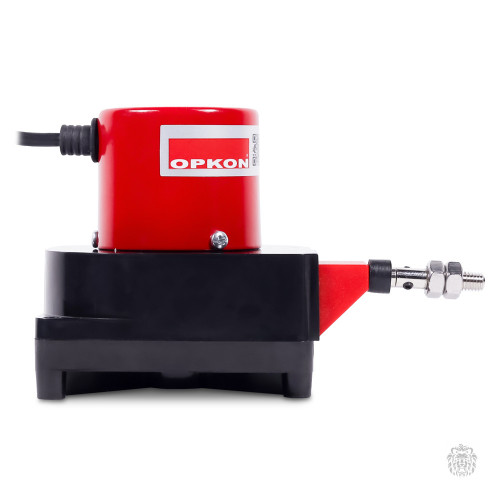

DWP 1800 D I4 2M5R Линейный тросовый потенциометр (Измеряемый диапазон 1800мм, выходной сигнал 4...20мА, IP54, кабель 2,5 метра, угловой ввод)
DWP 1800 D I4 2M5R Линейный тросовый потенциометр (Измеряемый диапазон 1800мм, выходной сигнал 4...20мА, IP54, кабель 2,5 метра, угловой ввод)
Тросовые энкодеры OPKON серии DWE представляют собой оптический энкодер, присоединенный к тросовому механизму. При вытягивании троса энкодер выдает импульсы, количество которых соответствует пройденному пути троса. Благодаря такой конструкции трос может находится в агрессивных условиях (жидкие среды, избыточное давление, электромагнитные помехи, повышенная загрязненность), а сам энкодер — в безопасной зоне.
Энкодеры DWE предназначены для использования в составе строительной, грузовой и сельскохозяйственной техники.
Особенностью энкодеров DWE является система подачи троса, которая обеспечивает высокую точность и повторяемость. Данная конструкция позволяет измерять линейные перемещения без привязки к телам вращения.
Выходные сигналы: Push-Pull, TTL, HTL
Легкий и быстрый монтаж
Компактный корпус с защитой IP54
Кабельный вывод до 10 м
Оптический энкодер, устойчивый к электромагнитным помехам
Связь с объектом через гибкий тросс
Габаритные размеры тросового энкодера OPKON DWE
| Рабочий диапазон | A, мм | L, мм |
|---|---|---|
| До 2500 мм | 14 | 132 |
| 2500…3600 мм | 50 | 168 |
Технические характеристики тросового энкодера OPKON DWE
| Параметр | Значение |
|---|---|
| Тип энкодера | оптический |
| Разрешение | 0,1 или 0,2 или 0,4 мм/имп определяется при заказе |
| Рабочий диапазон | 500, 1000, 1500, 2000, 2500, 3000, 3500, 3600 мм |
| Выходной сигнал | Push-Pull, TTL, HTL |
| Напряжение питания | =5 В, =5…24 В |
| Выходные каналы | A, B, Z |
| Потребляемая мощность(без нагрузки) | 40 мА (при =24 В) |
| Тип подключения | кабель 2,5…10 м |
| Степень защиты | IP54 |
| Рабочая температура | -20…+80 °C |
| Температура хранения | -30…+90 °C |
| Материал корпуса | анодированный алюминий, сталь, пластик ABS |
