MPS-B5 400 T20 LD 4Z V1 9G Линейный магнитный энкодер (Измеряемый диапазон 400мм, выходной сигнал LineDriver TTL, разрешение 20мкм/имп, выход ABZ, Zимп.с регул., Uпит. =5В, IP65, кабель 1 метр, разъем 9G)

MPS-B5 400 T20 LD 4Z V1 9G Линейный магнитный энкодер (Измеряемый диапазон 400мм, выходной сигнал LineDriver TTL, разрешение 20мкм/имп, выход ABZ, Zимп.с регул., Uпит. =5В, IP65, кабель 1 метр, разъем 9G)

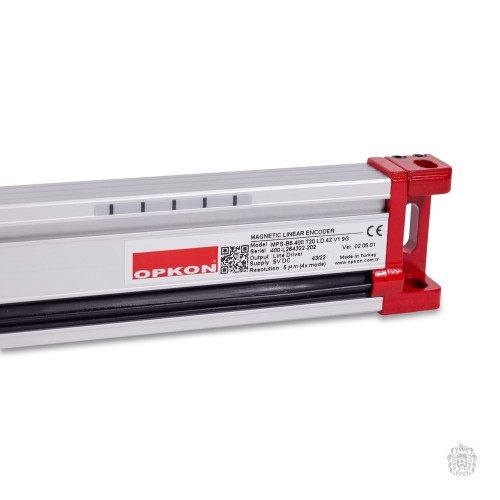

Магнитный линейный инкрементальный энкодер производства OPKON MPS - предназначенный для точного измерения линейных перемещений в промышленном оборудовании (станки, прессы, автоматизированные линии и т. п.).

Расшифровка обозначения

MPS — серия магнитных линейных энкодеров OPKON.

B5 — типоразмер/конструкция корпуса.

400 — измеряемый диапазон (длина шкалы): 400 мм.

T20 — разрешение: 20 мкм/импульс (20 микрометров на импульс).

LD — тип выходного сигнала: Line Driver TTL (дифференциальный сигнал, устойчивый к помехам).

4Z — наличие 4 референтных меток (Z‑импульсов) с регулируемой позицией.

V1 — версия электроники/прошивки.

9G — тип разъёма: 9‑контактный разъём; длина кабеля — 1 м.

Основные технические характеристики

Диапазон измерений: 400 мм.

Разрешение: 20 мкм/импульс (режим 4×).

Точность: ±15 мкм.

Повторяемость: ±5 мкм.

Максимальная скорость перемещения: 3 м/с.

Выходной сигнал: Line Driver TTL (дифференциальный, ABZ + референтные импульсы).

Напряжение питания: 5 В DC.

Потребление тока: до 40 мА (при 5 В DC).

Степень защиты: IP65 (пыле- и влагозащищённый корпус).

Рабочая температура: –20 °C … +80 °C.

Температура хранения: –30 °C … +90 °C.

Материал корпуса: анодированный алюминий.

Крепление: стандартное для серии MPS (детали зависят от монтажа).

Особенности и применение

Бесконтактный принцип работы: считывающая головка и магнитная шкала не соприкасаются, что исключает механический износ.

Референтные метки (4Z): позволяют точно определять позицию даже после отключения питания (при наличии внешней обработки сигналов).

Устойчивость к загрязнениям: защита IP65 подходит для промышленных условий.

Компактность: удобен для интеграции в ограниченное пространство.

Дифференциальный выход (LD): высокая помехозащищённость сигнала.

Энкодер используется в станках с ЧПУ, гидравлических листогибочных прессах, автоматизированных транспортных системах, измерительных машинах и координатных столах, системах позиционирования с высокими требованиями к точности.

Комплектация

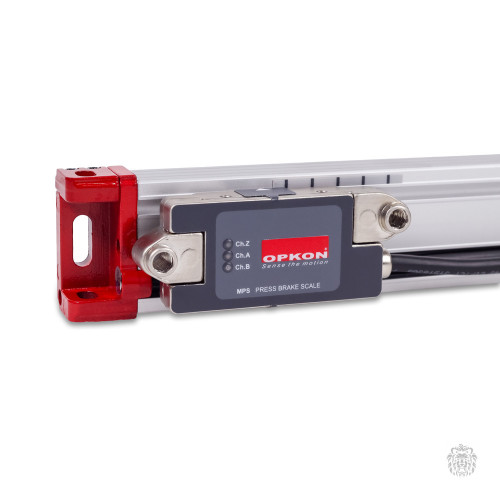

Считывающая головка MPS‑B5 с кабелем 1 м и разъёмом 9G.

Магнитная шкала длиной 400 мм.

Крепежные элементы (в зависимости от варианта монтажа).
