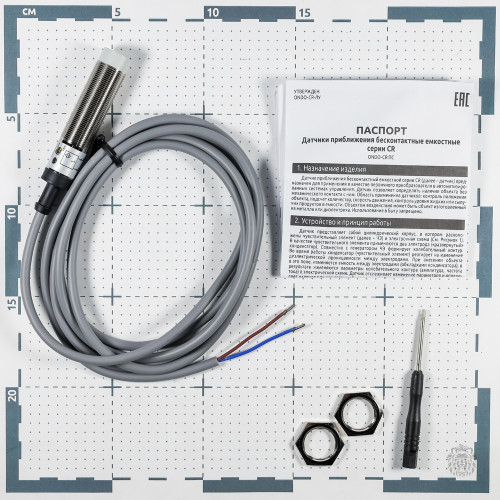

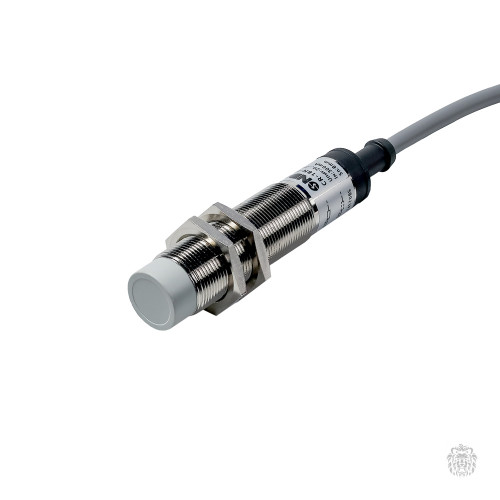

CR-18N-08RO-A2 Бесконтактный емкостный датчик (М18х1, невстраиваемый, НО, ~20-250В, 8мм(с регулировкой), 15Гц, IP67), кабель 2м
Принцип действия емкостных датчиков ONDO
Датчик представляет собой цилиндрический корпус, в котором расположены чувствительный элемент и электронная схема.
В качестве чувствительного элемента (ЧЭ) применяются два электрода («развернутый» конденсатор). Совместно с генератором ЧЭ формирует колебательный контур. Во время работы конденсатор (чувствительный элемент) реагирует на изменение диэлектрической проницаемости между электродами.
При внесении объекта в это поле, изменяется емкость между электродами (обкладками конденсатора), в результате изменяются параметры колебательного контура (амплитуда, частота тока) в электрической схеме. Датчик отслеживает изменение параметров и определяет наличие или отсутствие объектов в рабочей зоне.
Для сигнализации о приближении объекта используется дискретный сигнал. Подключение осуществляется с помощью кабельного вывода или разъема.
В качестве основной характеристики датчика используется Номинальный рабочий диапазон (Sn) — это расстояние от объекта воздействия до активной поверхности ЧЭ, при котором срабатывает датчик. Номинальный диапазон не учитывает индивидуальную погрешность датчика или внешние факторы (напряжение питания, температура окружающей среды и др.).
При подборе датчика необходимо ориентироваться на Гарантированный рабочий диапазон (Sa) — это расстояние от активной поверхности ЧЭ, в пределах которого обеспечивается постоянное срабатывание датчика во всем диапазоне нормированных условий эксплуатации.
Технические характеристики емкостных датчиков ONDO CR-18
| Параметр | Значение |
|---|---|
| Способ установки датчика | неутапливаемое исполнение |
| Номинальный рабочий диапазон (Sn) | 12 мм |
| Гарантированный рабочий диапазон (Sa) | 0…0,72*Sn |
| Размеры объекта воздействия | стальная пластина со сторонами 3Sn*3Sn*1мм |
| Тип корпуса | цилиндрический с резьбой и контр. гайками |
| Напряжение питания | =10…30 В |
| Потребляемая мощность | не более 20 мА |
| Тип выходного сигнала | PNP / NPN (транзисторный) |
| Частота переключения | 20 Гц |
| Максимальная нагрузка дискретного выхода | не более 200 мА |
| Допустимая температура окружающей среды | -25…+70 °С |
| Допустимая влажность воздуха окружающей среды | 35…95 % |
| Встроенная защита | защита от короткого замыкания, защита от перегрузки, защита от обратной полярности |
| Сопротивление изоляции | ≥50 МОм (=500 В) |
| Защита от внешних воздействий | IP68 |
| Способ подключения | кабель 2 метра |
| Сигнализация срабатывания | светодиод на корпусе |
| Материал корпуса | полибутилентерефталат |
Габаритные размеры емкостных датчиков ONDO CR-18
Схемы соединения емкостных датчиков ONDO CR-18
| Цвет провода | Номер контакта (разъем) | Назначение контактов |
|---|---|---|
| Коричневый | 1 | +Uпит |
| Белый | 2 | НЗ-контакт |
| Синий | 3 | -Uпит |
| Черный | 4 | НО-контакт |
