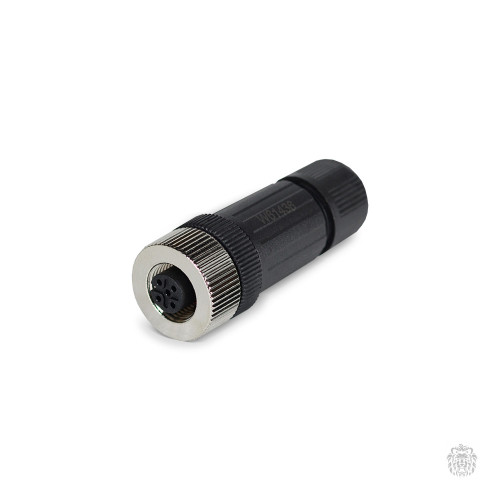

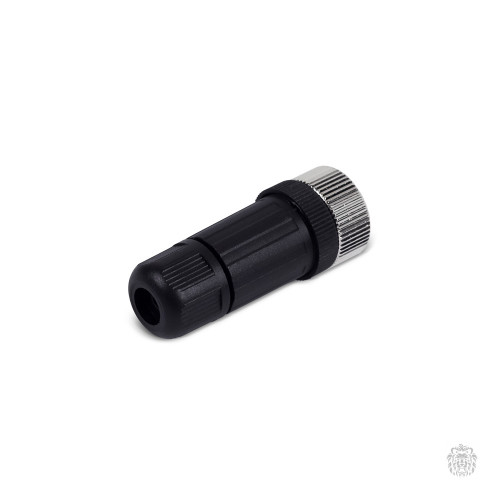

SCM12-5S Разъем прямой М12х1 (розеточная часть, тип А, 5 контактов, IP67)
SCM12-5S Разъем прямой М12х1 (розеточная часть, тип А, 5 контактов, IP67)
SCM Разъемы имеют круглое сечение либо с пазами. Количество пазов или штырьков зависит от модификации. Разъемы имеют накидную гайку с внутренней резьбой. Разъемы предназначены для обеспечения надежного и герметичного подключения проводов к датчикам ONDO серий:
LR: Индуктивные датчики с цилиндрическим корпусом - LR-08, LR-12, LR-18, LR-30
PR-18: Оптические датчики с цилиндрическим корпусом
PS-20: Оптические датчики с прямоугольным корпусом
Через разъемы производится подача питания и снятие выходных сигналов напряжением до =30 В.
Технические характеристики разъемов для датчиков ONDO
| Параметр | Значение |
|---|---|
| Максимальное напряжение | не более =50 В |
| Материал корпуса | ПВХ |
| Сопротивление изоляции | 100 МОм |
| Рабочая температура | -40…+85 °С |
| Защита от внешних воздействий | IP67 |
Габаритные размеры разъемов для бесконтактных датчиков ONDO
М8х1, прямой, 4 контакта
М12х1, прямой, 5 контактов
М12х1, угловой, 5 контактов
