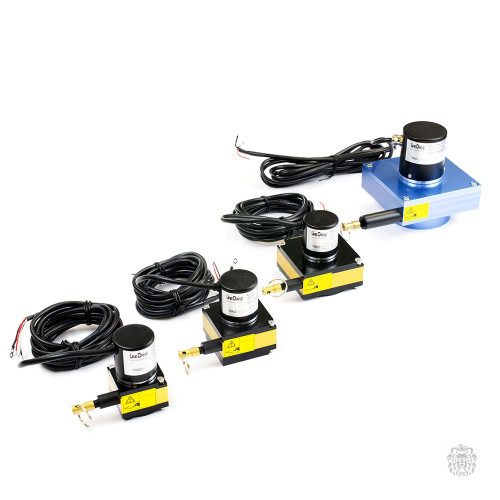

WSL-01-0400-10K-F03 Ход: 400 мм Потенциометрический тросиковый датчик линейного перемещения

WSL-01-0400-10K-F03 Ход: 400 мм Потенциометрический тросиковый датчик линейного перемещения

Потенциометрический тросиковый датчик линейного перемещения - к подвижному элементу (курсору) потенциометра механически присоединён стальной тросик. Один конец закреплён на самом датчике, а другой — на объекте, положение которого нужно измерять (например, на штоке гидроцилиндра, каретке станка или другой подвижной детали). Когда объект движется, тросик наматывается или разматывается, перемещая курсор вдоль резистивной дорожки. В результате меняется сопротивление, которое система преобразует в выходной сигнал (обычно в виде напряжения). По сути, это классический резистивный делитель напряжения.

Ключевые характеристики

Измеряемое перемещение: есть варианты на 400, 800, 1000, 1500, 2000, 3000 и 5000 мм.

Выходной сигнал: потенциометр (делитель напряжения).

Сопротивление: 10 кОм.

Линейность: ±0,25% от полной шкалы.

Повторяемость: ±0,05% от полной шкалы.

Разрешение: идеальное.

Диапазон выходного сигнала: 94% ±4% от приложенного напряжения.

Номинальная рассеиваемая мощность: 2 Вт при 21 °C (снижается до 0 Вт при 121 °C).

Усилие выдвижения троса: например, 5 Н для модели на 1500 мм.

Трос: из нержавеющей стали.

Срок службы: 250 000 циклов.

Рабочая температура: от –40 °C до +85 °C.

Температура хранения: от –45 °C до +90 °C.

Степень защиты: IP54.

Материал корпуса: алюминиевый сплав.

Вес: зависит от хода (примерно от 0,46 кг для 400 мм до 1 кг для 5000 мм).

Электрическое подключение: кабельный выход (кабель ПВХ, экранированный). Длина кабеля выбирается при заказе (1 м, 2 м, 3 м, 5 м, 10 м, 15 м).
