LTL-34-050-05K-F01-A Ход 50 мм, R = 5 кОм, кабель 1 м, на шарнирах Потенциометрический датчик линейного перемещения диаметром корпуса 34"
LTL-34-050-05K-F01-A Ход 50 мм, R = 5 кОм, кабель 1 м, на шарнирах Потенциометрический датчик линейного перемещения диаметром корпуса 34"

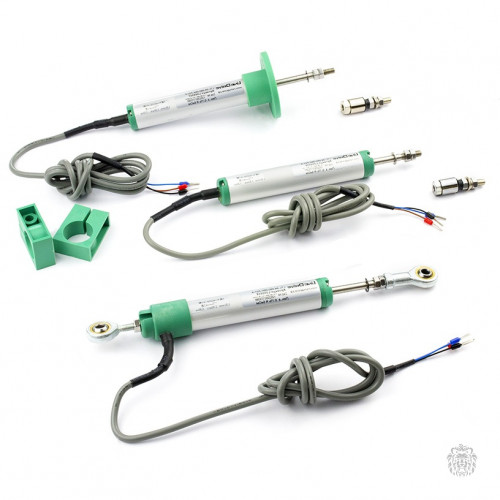

Датчик LTL-34 применяется в испытательном оборудовании и приложениях, где требуется компактность. Несколько видов крепления позволяют подобрать оптимальную модель для установки. Потенциометрический датчик линейного перемещения. Его «фишка» — компактный корпус диаметром 34 мм, поэтому его часто выбирают для приложений, где пространство ограничено. Его применяют в испытательном оборудовании и других задачах, где нужно точно измерять небольшие линейные перемещения (например, ход штока, смещение детали).
Основные характеристики
- Длина измеряемого перемещения от 10мм до 400мм
- Степень защиты IP60
- Кабельный выход 3 метра (стандарт)
- Нелинейность до ±0.05%
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Длина измеряемого перемещения |
10…400 мм |
|
Независимая линейность (при рекомендуемом токе на курсоре) |
до ±0.05% |
|
Разрешение |
идеальное |
|
Отклонение сопротивления |
±20 % |
|
Рекомендуемый
ток на курсоре |
< 1 мкА |
|
Максимальный
ток на курсоре |
≤ 10 мА |
|
Максимальное рабочее напряжение |
42 В |
|
Фактический термокоэффициент выходного напряжения ℃ |
< 1.5 ppm/℃ |
|
Сопротивление изоляции |
> 100 МОм при 500В |
|
Диэлектрическая прочность |
≤ 100 мкА
(500 В, 50 Гц) |
|
Степень защиты от внешних воздействий |
IP60 |
|
Рабочая температура |
-30...+120°С |
|
Температура хранения |
-50...+120°С |
|
Максимальная
скорость перемещения |
≤ 10 м/с |
|
Сила перемещения |
≤0,5 Н |
|
Максимальное ударное ускорение |
500 м/с2 в течение 11мс |
|
Вибрационное ускорение |
5…2000 Гц Aмакс. = 0,75мм aмакс. ≤ 200 м/с2 |
|
Срок службы (при рекомендуемом токе на курсоре) |
> 100х106 циклов перемещений |
|
Материал корпуса |
Анодированный
алюминий, Нейлон 66G |
|
Материал штока |
Нержавеющая сталь |
Внимание: Значения линейности, срока
службы и термокоэффициента, указанные в данной
технической спецификации, действительны только для датчика,
используемого в качестве делителя напряжения с током на курсоре ≤ 1 мкА.
ГАБАРИТНЫЙ ЧЕРТЕЖ
