LTL-10 Ход 10 мм, усилие возвратной пружины 750г Потенциометрический датчик линейного перемещения со штоком и возвратной пружиной на ход 10мм

LTL-10 Ход 10 мм, усилие возвратной пружины 750г Потенциометрический датчик линейного перемещения со штоком и возвратной пружиной на ход 10мм

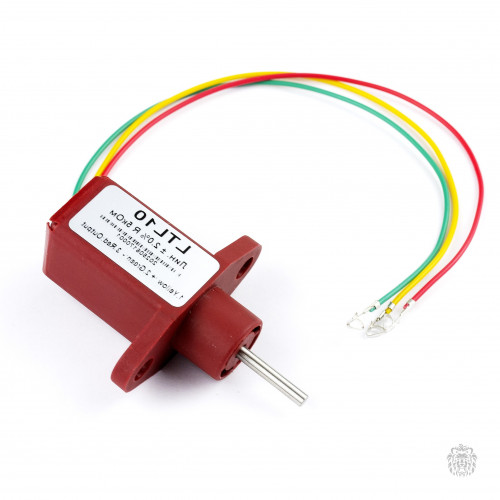

Датчик LTL-10 - потенциометр из проводящего полимера с линейным эффективным ходом 10 мм для автомобильного и промышленного применения. потенциометрический датчик линейного перемещения от LineDrive, рассчитанный на небольшой ход и часто применяемый в компактных механизмах и испытательных стендах. Учитывая ваш прошлый интерес к датчикам линейного перемещения (в том числе к LTL‑03, LTL‑06 и другим), привожу ключевые параметры, чтобы вы могли быстро сопоставить с задачей.

Основные характеристики

- Длина измеряемого перемещения: 10мм

- Рабочее усилие: 750г (пружина)

- Кабельный выход

- Нелинейность: до ±2%

- Фланцевое крепление

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Ход (диапазон измерения): 10 мм — оптимален для контроля малых перемещений (например, хода штока, зазора, позиционирования).

Тип чувствительного элемента: потенциометр на проводящем полимере — даёт стабильную характеристику и хороший ресурс.

Усилие возвратной пружины: ориентировочно 750 г — важно учитывать при сопряжении с механизмом: нагрузка не должна «продавливать» или, наоборот, быть слишком слабой.

Нелинейность: до ±2 % (для большинства промышленных задач этого достаточно; если нужна более высокая линейность, лучше смотреть на тензометрические или индуктивные решения).

Крепление: чаще всего фланцевое, но возможны и другие варианты под заказ — это удобно для интеграции в существующие узлы.

Выходной сигнал: резистивный (потенциометр), поэтому для работы нужен делитель напряжения и АЦП/измерительный модуль.

Степень защиты: обычно IP60 (пылезащищён, без герметичности по воде).

Рабочая температура: типично от –40 °C до +130 °C (уточняйте по паспорту конкретной модификации).

Ресурс: порядка нескольких миллионов циклов — подходит для длительной эксплуатации.

ГАБАРИТНЫЙ ЧЕРТЕЖ
