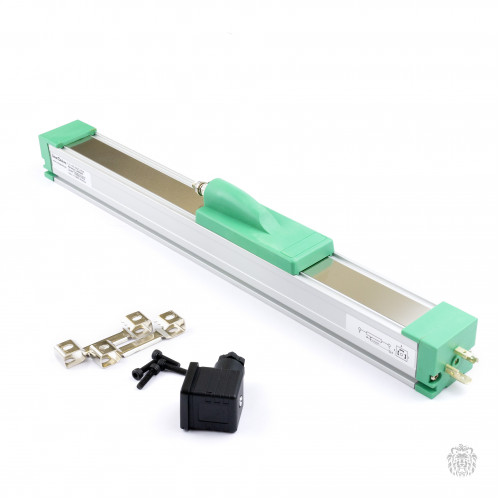

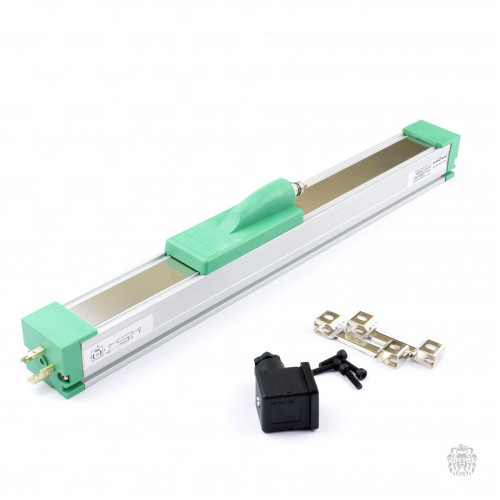

LTL-03-0050-05K Ход 50 мм, R = 5 кОм Потенциометрический датчик линейного перемещения профильного типа с курсором
LTL-03-0050-05K Ход 50 мм, R = 5 кОм Потенциометрический датчик линейного перемещения профильного типа с курсором
Потенциометрический датчик линейного перемещения LineDrive LTL-03 используется для прямого, абсолютного измерения перемещения и длины в системах измерения и управления. Широко используется в машинах для литья под давлением, выдувных машинах, гидравлическом и пневматическом оборудовании. Его задача — прямо и однозначно измерять перемещение или длину в разных системах управления и измерения. Я часто встречаю его в таких сферах: машины для литья под давлением; выдувные машины; гидравлическое и пневматическое оборудование.
Основные характеристики
- Электрический ход: от 50 мм до 4000 мм
- Степень защиты: IP40
- Разъем в комплекте: 4 пин DIN 43650
- Нелинейность до ±0.05%
- Ресурс: до 100 миллионов перемещений
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Длина измеряемого перемещения |
50…4000 мм |
|
Независимая линейность (при рекомендуемом токе на курсоре) |
до ±0.05% |
|
Разрешение |
идеальное |
|
Отклонение сопротивления |
±20 % |
|
Рекомендуемый
ток на курсоре |
< 0,1 мкА |
|
Максимальный
ток на курсоре |
≤ 10 мА |
|
Максимальное рабочее напряжение |
60 В |
|
Фактический термокоэффициент выходного напряжения ℃ |
< 5 ppm/℃ |
|
Сопротивление изоляции |
> 100 МОм при 500В |
|
Диэлектрическая прочность |
< 100 мкА (500 В, 50 Гц) |
|
Степень защиты от внешних воздействий |
IP40 |
|
Рабочая температура |
-30...+120°С |
|
Температура хранения |
-50...+120°С |
|
Максимальная
скорость перемещения |
≤ 10 м/с |
|
Сила перемещения |
≤ 1,2 Н |
|
Максимальное ударное ускорение |
200 м/с2 |
|
Вибрационное ускорение |
5…2000 Гц Aмакс.
= 0,75мм aмакс. ≤ 200 м/с2 |
|
Срок службы (при рекомендуемом токе на курсоре) |
> 100х106 циклов перемещений |
|
Материал корпуса |
Анодированный
алюминий, Нейлон 66G |
Внимание: Значения линейности, срока службы и термокоэффициента, указанные
в этой технической спецификации, действительны только для датчика,
используемого в качестве делителя напряжения с током на курсоре ≤ 0,1 мкА.
ГАБАРИТНЫЙ ЧЕРТЕЖ
