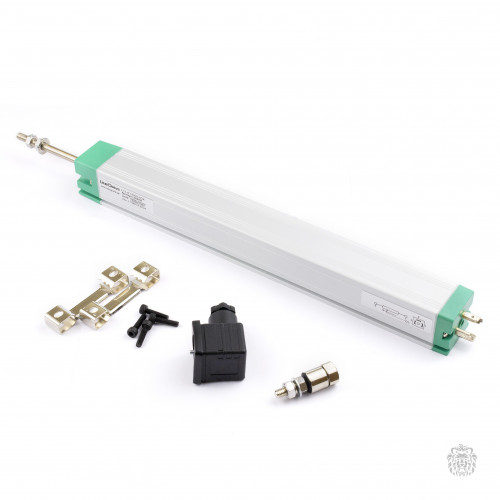

LTL-01-0050-05K Ход 50 мм, R = 5 кОм Потенциометрический датчик линейного перемещения профильного типа со штоком LineDrive
LTL-01-0050-05K Ход 50 мм, R = 5 кОм Потенциометрический датчик линейного перемещения профильного типа со штоком LineDrive
Потенциометрический датчик линейного перемещения LineDrive - датчик используется в широком спектре приложений с замкнутым контуром управления, включая линейное позиционирование в промышленной автоматизации. Простая измерительная система - электрически пассивная и обеспечивающая выходной сигнал даже после потери питания, делает датчик невосприимчивым к электронным и магнитным помехам.
Данная серия датчиков используется для прямого измерения абсолютного перемещения и длины в системах измерения и управления. Широко используется в машинах для литья под давлением (ТПА), в оборудовании в резиновой промышленности, обувных машинах, в выдувных машинах, гидравлическом и пневматическом оборудовании.
Основные характеристики
- Длина измеряемого перемещения от 50мм до 1250мм
- Степень защиты: IP60
- Разъем 4пин DIN 43650 в комплекте
- Нелинейность до ±0.05%
Технические характеристики
|
Длина измеряемого перемещения |
50…1250 мм |
|
Независимая
линейность (при рекомендуемом токе на курсоре) |
до ±0.05% |
|
Разрешение |
идеальное |
|
Повторяемость |
0,01 мм |
|
Отклонение сопротивления |
±20 % |
|
Рекомендуемый ток на курсоре |
< 1 мкА |
|
Максимальный ток на курсоре |
≤ 10 мА |
|
Максимальное рабочее напряжение |
60 В |
|
Фактический термокоэффициент выходного напряжения ℃ |
< 1.5 ppm/℃ |
|
Сопротивление изоляции |
> 100 МОм при 500В |
|
Диэлектрическая прочность |
≤ 100 мкА
(500 В, 50 Гц) |
|
Степень защиты
от внешних воздействий |
IP60 |
|
Рабочая температура |
-30...+120°С |
|
Температура хранения |
-50...+120°С |
|
Максимальная скорость перемещения |
≤ 10 м/с |
|
Сила перемещения |
≤ 2 Н |
|
Максимальное ударное ускорение |
500 м/с2 в течении 11мс |
|
Вибрационное ускорение |
5…2000 Гц Aмакс.
= 0,75мм aмакс. ≤ 200 м/с2 |
|
Срок службы (при рекомендуемом токе на курсоре) |
> 100х106 циклов перемещений |
|
Материал корпуса |
Анодированный
алюминий, Нейлон 66G |
|
Материал штока |
Нержавеющая сталь |
Габаритный чертеж
