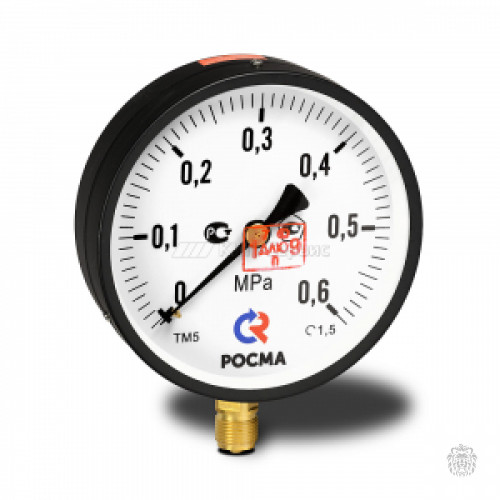

ТМ-610Р.00 (0- 1,0МПа) М20х1,5.1,5 Манометр технический ТМ-610Р, d=150мм, (0-1,0МПа), М20х1,5, кл.1,5
ТМ-610Р.00 (0- 1,0МПа) М20х1,5.1,5 Манометр технический ТМ-610Р, d=150мм, (0-1,0МПа), М20х1,5, кл.1,5
Манометры ТМ-610 предназначены для измерения давления в неагрессивных к медным сплавам жидких и газообразных, невязких и не кристаллизующихся сред с температурой до 150 °С. Принцип действия основан на зависимости деформации чувствительного элемента от измерительного давления, то есть уравновешивании измеряемого давления силой упругой деформации трубчатой пружины или более чувствительной двухпластинчатой мембраны, один конец которой запаян в держатель, а другой — через тягу связан с трубко-секторным механизмом, преобразующим линейное перемещение упругого чувствительного элемента в круговое движение показывающей стрелки.
Для того, чтобы правильно подобрать манометр технический необходимо знать: предел измерения, диаметр корпуса, класс точности прибора, расположение и резьбу штуцера.
Особенности манометров ТМ-610
- Корпус приборов выполнен из стали, механизм - из медного сплава.
- Диаметр корпуса: 150 мм.
- Диапазон показаний: 0…0,6 / 0…1,0 / 0…1,6 МПа.
- Кратковременная максимальная нагрузка: 110 % шкалы.
- Чувствительный элемент - трубка Бурдона (полая трубчатая пружина, по деформации которой определяется изменение давления).
Технические характеристики манометра ТМ-610
| Параметр | Значение |
|---|---|
| Показания | |
| Класс точности | 1,5 % |
| Диапазон показаний давлений | 0…0,6 / 0…1,0 / 0…1,6 МПа |
| Рабочая температура | |
| Окружающая среда | -60…+60 °С |
| Измеряемая среда | -50…+150 °С |
| Рабочие диапазоны | |
| Постоянная нагрузка | ¾ шкалы |
| Переменная нагрузка | ⅔ шкалы |
| Кратковременная нагрузка | 110 % шкалы |
| Физические характеристики и материалы | |
| Диаметр корпуса | 150 мм |
| Материал корпуса | IP40, сталь, цвет черный |
| Чувствительный элемент | медный сплав |
| Трибко-секторный механизм | медный сплав |
| Циферблат | алюминий, шкала черная на белом фоне |
| Стекло | минеральное |
| Штуцер | медный сплав |
| Монтаж | |
| Присоединение | радиальное |
| Резьба присоединения манометра | метрическая М20×1,5 |
| Марка стали | корпус, кольцо - сталь 10 |
| Межпроверочный интервал | 2 года |
| Техническая документация | ТУ 4212-001-4719015564-2008 ГОСТ 2405-88 |
Габаритные размеры ТМ-610
Варианты монтажа технических манометров на участках трубопровода
Информация для заказа технических манометров ТМ-610
| ТМ-610Р.00 | М20х1,5.1,5 | |
|---|---|---|
| Диапазон показаний | ||
| 0…0,6 МПа | (0- 0,6МПа) | |
| 0…1,1 МПа | (0- 1,0МПа) | |
| 0…1,6 МПа | (0- 1,6МПа) |
Пример: ТМ-610Р.00 (0- 1,6МПа) М20х1,5.1,5.
