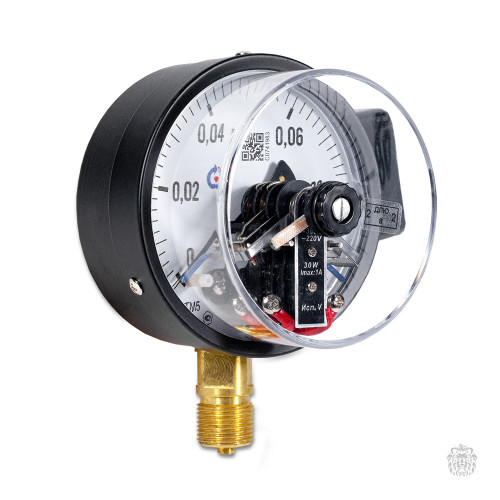

ТМ-510Р.05 (0-0,1МПа) М20х1,5.1,5 Манометр электроконтактный ТМ-510Р, исполнение V, d=100мм, (0-0,1МПа), М20х1,5, кл.1,5
ТМ-510Р.05 (0-0,1МПа) М20х1,5.1,5 Манометр электроконтактный ТМ-510Р, исполнение V, d=100мм, (0-0,1МПа), М20х1,5, кл.1,5
Манометры ТМ-510Р предназначены для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.
Особенности манометров ТМ-510Р
- Корпус приборов выполнен из стали, механизм - из медного сплава (100 МПа — сталь 30 с никелевым покрытием).
- Диаметр корпуса: 100, 150 мм.
- Диапазон показаний манометра : 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 МПа
- Чувствительный элемент - Медный сплав (100 МПа — сталь 38ХМ).
Принцип действия манометров основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется трубка Бурдона. Под воздействием измеряемого давления свободный конец трубки перемещается и с помощью специального механизма вращает стрелку манометра. В случае наличия дополнительной электроконтактной приставки, перемещение стрелки дополнительно приводит к срабатыванию соответствующих групп переключающих контактов, что позволяет успешно применять подобные манометры в системах автоматического поддержания давления или уровня (например, в башнях Рожновского).
Технические характеристики ТМ-510P
| Параметр | Значение |
|---|---|
| Диапазон показаний давлений | |
| Манометр ТМ-510Р | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 МПа |
| Точность | |
| Класс точности | 1,5 % |
| Рабочая температура | |
| Окружающая среда | -60…+60 °С |
| Измеряемая среда | до +150 °С |
| Физические характеристики и материалы | |
| Диаметр корпуса | 100, 150 мм |
| Материал корпуса | IP40, сталь 10, цвет черный |
| Чувствительный элемент | Медный сплав |
| Трибко-секторный механизм | Медный сплав |
| Циферблат | Алюминий, шкала черная на белом фоне |
| Стекло | Органическое |
| Штуцер | Медный сплав (100 МПа — сталь 30 с никелевым покрытием) |
| Вес | 0,42, 0,70 кг |
| Монтаж | |
| Присоединение | Радиальное |
| Резьба присоединения манометра | G½ или M20×1,5 |
| Марка стали | Корпус, кольцо - сталь 10 |
Габаритные размеры ТМ-510Р
Манометр общетехнический с электроконтактной приставкой
| Ø | D1 | D2 | b | h | f | m | L | S | G | C | a | d | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | 100 | 98 | 43 | 83 | 16 | 39 | 20 | 17 | G½ или M20×1,5 | 80 | 3 | 5,5 | 0,42 |
| 150 | 152 | 149 | 49 | 106 | 17 | 38 | 20 | 17 | 128 | 4 | 7 | 0,70 |
Манометр общетехнический с электроконтактной приставкой с повышенным IP
| Ø | D1 | D2 | b | h | f | m | L | S | G | Вес |
|---|---|---|---|---|---|---|---|---|---|---|
| 100 | 100 | 98 | 44 | 83 | 16 | 39 | 40 | 17 | G½ или M20×1,5 | 0,46 |
| 150 | 152 | 149 | 50 | 106 | 16 | 38 | 40 | 17 | 0,74 |
Схема подключения для манометров с электроконтактной приставкой (схема зон для ТМ)
Положения коммутации указаны для состояния, когда стрелка находится между «0» и ближайшей уставкой.
Красный цвет уставки — замкнута в рабочей зоне. Синий цвет уставки — разомкнута в рабочей зоне.
Заливка сектора уставки — механический контакт стрелки с уставкой.
