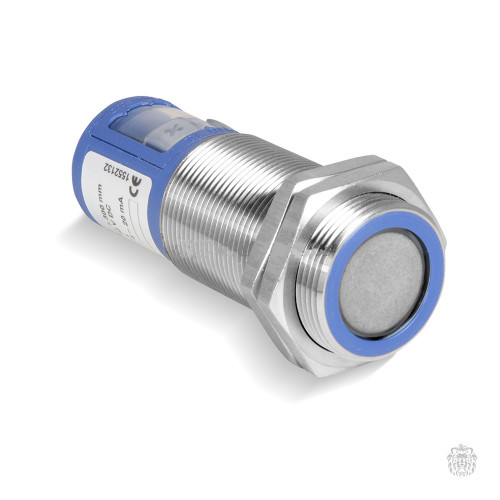

crm+35/IU/TC/E/K6 Ультразвуковой датчик, рабочая зона (60…350 мм), макс. расстояние 600 мм, М30х1,5, выход 4...20 мА/0...10 В, LED-дисплей, корпус нерж. cталь, излучатель PEEK плёнка, с кабелем 6 метров (без разъема)
crm+35/IU/TC/E/K6 Ультразвуковой датчик, рабочая зона (60…350 мм), макс. расстояние 600 мм, М30х1,5, выход 4...20 мА/0...10 В, LED-дисплей, корпус нерж. cталь, излучатель PEEK плёнка, с кабелем 6 метров (без разъема)
Датчики со специальным покрытием ПЭЭК для применения в системах измерения уровня среды, которая может попасть на поверхность датчика, и затвердеть, образовав прочную корку, непроницаемую для ультразвука (например, измерение уровня бетона).
Покрытие легко очищается механически, и является водостойким. Благодаря химической стойкости PEEK, а также корпусу из нержавеющей стали, их можно применять в пищевой индустрии.
Технические характеристики ультразвуковых датчиков c защитной плёнкой crm+
| Артикул | crm+25 | crm+35 | crm+130 | crm+340 | crm+600 |
|---|---|---|---|---|---|
| Слепая зона, мм | 0…30 | 0…60 | 0…200 | 0…350 | 0…600 |
| Рабочий диапазон, мм | 250 | 350 | 1300 | 3400 | 6000 |
| Максимальный диапазон, мм | 350 | 600 | 2000 | 5000 | 8000 |
| Частота преобразования, кГц | 320 | 400 | 200 | 120 | 80 |
| Время отклика, мс | 32 | 64 | 92 | 172 | 240 |
| Разрешение, мм | 0,025…0,1 | 0,025…0,17 | 0,18…0,57 | 0,18…1,5 | 0,18…2,4 |
| Параметр | Значение |
|---|---|
| Дискретный выход | PNP, UВЫХ = UВ - 2 В, Imax = 200 мА, переключаемый НО/НЗ, защита от КЗ |
| Выход по току 4…20 мА | RL ≤ 100 Ом при 9 В ≤ UВ ≤ 20 В, RL ≤ 500 Ом при UВ ≥ 20 В |
| Выход по напряжению 0…10 В | RL ≥ 100 кОм при UВ ≥ 15 В, защита от КЗ |
| Точность | 1% (без температурной компенсации) 0,17%/°C |
| Напряжение питания, UB | = 9…30 В, защита от неправильной полярности |
| Материал корпуса | нержавеющая сталь, пластик, PBT, TPU |
| Материал сенсора | Покрытие ПЭЭК плёнка, уплотнение PTFE |
| Технологическое соединение | M30 × 1,5 наружная резьба |
| Степень защиты | IP67 |
| Управление | 2 кнопки |
| Индикаторы | LED-дисплей, 2 светодиода |
| Рабочая температура | -25 °С до +70 °С |
| Температура хранения | -40 °С до +85 °С |
Для датчиков с аналоговыми выходами, разрешение зависит от настроек аналогового окна. Данная информация приводится в руководстве по эксплуатации на каждый датчик.
Габаритные размеры ультразвуковых датчиков с защитной плёнкой серии crm+
Подключение ультразвуковых датчиков с защитной плёнкой серии crm+
 |  |  | ||
| Контакт | 1 × PNP | 2 × PNP | Аналоговый выход | Цвет кабеля |
| 1 | +UB | +UB | +UB | коричневый |
| 3 | -UB | -UB | -UB | голубой |
| 4 | D | D2 | - | чёрный |
| 2 | - | D1 | I/U | белый |
| 5 | Синх/COM | Синх/COM | Синх/COM | серый |
 |  |  |
При коммутации индуктивной нагрузки (катушек соленоидных клапанов, э/м реле, контакторов) транзисторным выходом датчика, рекомендуется обеспечить дополнительную защиту схемотехники от возникающих импульсных перенапряжений. Например, использовать устройство защиты от перенапряжений microsonic SF1 (поставляется отдельно).
