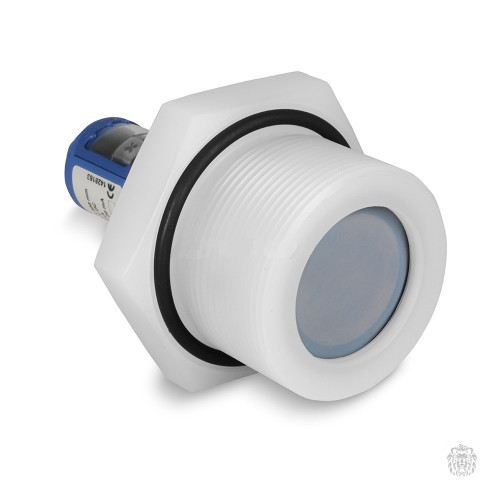

hps+340/DIU/TC/G2 Ультразвуковой датчик уровня для агрессивных сред, рабочая зона (350...3400 мм), макс. расстояние 8000 мм, 2" BSP, выходы 4...20 мА/0..10В + 1хPNP, LED-дисплей, корпус PVDF, излучатель PTFE, требуется разъем 5 pin М12х1
hps+340/DIU/TC/G2 Ультразвуковой датчик уровня для агрессивных сред, рабочая зона (350...3400 мм), макс. расстояние 8000 мм, 2" BSP, выходы 4...20 мА/0..10В + 1хPNP, LED-дисплей, корпус PVDF, излучатель PTFE, требуется разъем 5 pin М12х1
Датчики, специально разработанные для применения в процессах измерения уровня агрессивных сред, пары которых могут разрушить корпус или поверхность излучателя обычного датчика (например, серии mic+). Опционально, датчики доступны в корпусе из PVDF для лучшей совместимости с различными агрессивными средами. Датчики имеют покрытие излучателя пленкой PTFE, а также внутреннее уплотнение FFKM, что делает электронику максимально защищенный от агрессивных веществ и газонепроницаемой.
Датчики имеют специализированную резьбу BSP 1” или 2”. Также, датчики обладают устойчивостью к давлению до 6 бар. Наличие дискретного и аналогового выходов, а также дисплей, позволяют интегрировать датчики практически в любую систему автоматики.
Технические характеристики ультразвуковых датчиков Microsonic серии hps+
| Артикул | hps+25 | hps+35 | hps+130 | hps+340 |
|---|---|---|---|---|
| Слепая зона, мм | 0…30 | 0…85 | 0…200 | 0…350 |
| Рабочий диапазон, мм | 250 | 320 | 1300 | 3400 |
| Максимальный диапазон, мм | 990 | 1500 | 5000 | 8000 |
| Частота преобразования, кГц | 320 | 320 | 180 | 120 |
| Время отклика, мс | 68 | 84 | 160 | 240 |
| Разрешение, мм | 0,025 | 0,18 | 0,18 | 0,18 |
| Параметр | Значение |
|---|---|
| Дискретный выход | PNP, UВЫХ = UВ - 2 В, Imax = 200 мА, переключаемый НО/НЗ, защита от КЗ |
| Выход по току 4…20 мА | RL ≤ 100 Ом при 9 В ≤ UВ ≤ 20 В; RL ≤ 500 Ом при UВ ≤ 20 В |
| Выход по напряжению 0…10 В | RL ≤ 100 кОм при UВ ≤ 15 В, защита от КЗ |
| Точность | +1% (с термокомпенсацией) 0,17% / °С (без термокомпенсации) |
| Напряжение питания, UB | =9…30 В, защита от КЗ |
| Давление среды | до 6 бар |
| Материал корпуса | нерж. сталь AISI316T, части из пластика: PBT, TPU |
| Материал сенсора | PTFE слой, уплотнение FFKM |
| Технологическое соединение | G1” / G2” |
| Степень защиты | IP 67 |
| Управление | 2 кнопки |
| Индикаторы | LED-дисплей 3 символа, 2 светодиода |
| Рабочая температура | -25 °С до +70 °С |
| Температура хранения | -40 °С до +85 °С |
Для датчиков с аналоговыми выходами, разрешение зависит от настроек аналогового окна. Данная информация приводится в руководстве по эксплуатации
на каждый датчик.
Габаритные размеры ультразвуковых датчиков microsonic серии hps+
Подключение датчиков для работы с агрессивными средами / под давлением hps+
 |   | ||
| Контакт | PNP | Аналоговый выход + PNP | Цвет кабеля |
| 1 | +UB | +UB | коричневый |
| 3 | -UB | -UB | голубой |
| 4 | D2 | D | чёрный |
| 2 | D1 | I/U | белый |
| 5 | COM | COM | серый |
 | |
При коммутации индуктивной нагрузки (катушек соленоидных клапанов, э/м реле, контакторов) транзисторным выходом датчика, рекомендуется обеспечить дополнительную защиту схемотехники от возникающих импульсных перенапряжений. Например, использовать устройство защиты от перенапряжений microsonic SF1 (поставляется отдельно).
