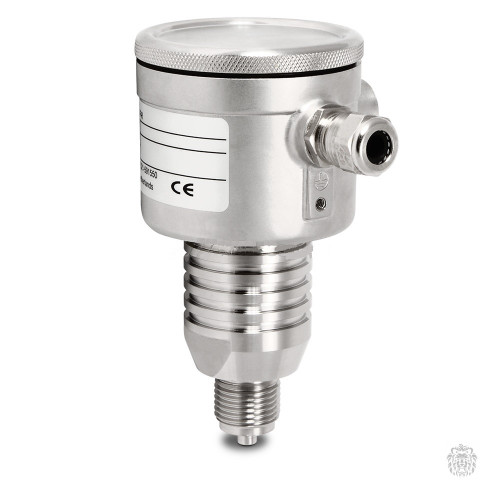

CER-8000-G-R-G0 Датчик давления CER-8000-G-R
CER-8000-G-R-G0 Датчик давления CER-8000-G-R (0 - 10…40 бар, резьба G1/2", корпус AISI 316, температура процесса -20..+100 град С, точность 0.2%, активная температурная компенсация)
Технические характеристики промышленных датчиков серии CER-8000
| Параметр | Значение |
|---|---|
| Диапазон измерений (настраиваемый) зависит от артикула | от -1 до 1 бар от 0 до 2,5…10 бар от 0 до 10…40 бар от 0 до 40…150 бар от 0 до 100…350 бар |
| Выходной сигнал | 4…20 мА |
| Точность измерения | 0,2% от заданного диапазона измерения |
| Напряжение питания датчика давления и уровня | =12…40 В |
| Рабочая температура | -20…+100 °C |
| Температурная зависимость | ± 0,02 % / K |
| Класс защиты датчика | IP66 |
| Вес | 0,6 кг |
Габаритные размеры промышленных датчиков серии CER-8000 Klay
| Номер | Деталь | Материал |
|---|---|---|
| 1 | Крышка | Нержавеющая сталь AISI 316 |
| 2 | Уплотнительное кольцо крышки | EPMD |
| 3 | Атмосферный канад с вкладышем | Нержавеющая сталь AISI 316, PTFE |
| 4 | Кабельный вывод PG9 | |
| 5 | Корпус с электроникой | Нержавеющая сталь AISI 316 |
| 6 | Основание | Нержавеющая сталь AISI 316 |
| 7 | Керамический сенсор | Al2O3 (96%) |
| 8 | Резьбовое соединение | Нержавеющая сталь AISI 316 |
Схема подключения преобразователя давления CER-8000
Два провода необходимо подключить к конекторам 3 (4) и 4 (+). В большинстве случаев нагрузка идет на минусовой провод термопары, хотя это и не обязательно.
Возможно измерение фактического сигнала на выходе датчика, не затормаживая при этом работу цепи, подключив мультиметр в режиме измерения мА на коннекторы 2(+) и 3(4).
Сигнальный провод должен быть экранирован, витая пара в этом случае будет лучшим решением. Не проводите сигнальный провод на открытые схемы рядом с силовым проводом, или мощным электрическим оборудованием (например: преобразователи частоты или мощные насосы). Экранирование должно быть всегда подключено со стороны источника питания.
Заземление датчика (внешнее либо внутреннее) не должно быть подключено если монтажная позиция уже заземлена.
Это чрезвычайно важно для предотвращения образования «петли заземления».
Необходимо соблюсти правильную полярность проводов при подключении питания, обратная полярность не повредит датчик, но он не будет функционировать пока провода не будут правильно подключены.
Типы технологических соединений датчиков CER-8000
Типы соединения "R", "N" и "S"
В нашем ассортименте имеется несколько различных типов соединений для этой модели. Варианты исполнения:
- CER-8000-Range-R
- манометрическое соединение G1/2" BSP DIN 16288 - CER-8000-Range-N - соединение 1/2" NPT (M) наружное + 1/4" NPT (F) внутреннее
- CER-8000-Range-S - соединение 1/2" BSP (M) наружное + 1/4" BSP (F) внутреннее
- CER-8000-Range-S-G36 - G36 = монтажная скобка, датчик с соединением G1/2" BSP (M) + G1/4" BSP (F)
