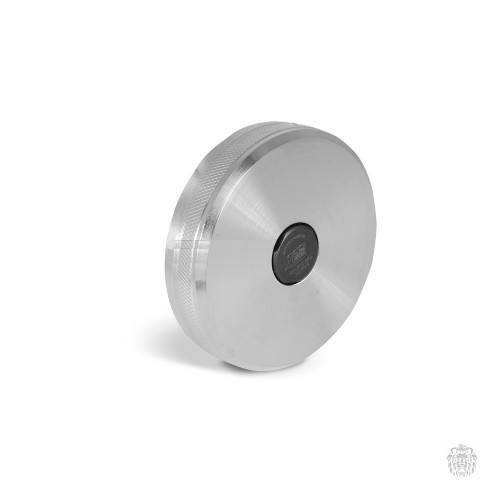

10484 10646 Крышка с вентканалом для датчиков 2000
10484 10646 Крышка с вентканалом для датчиков 2000
Технические характеристики датчиков 2000-SAN
| Параметр | Значение |
|---|---|
| Диапазон измерений давления | 0,04…100 бар |
| Выходной сигнал датчика давления | 4…20 мА + HART или Profibus PA |
| Точность измерения | 0,1 % от заданного диапазона измерений |
| Напряжение питания датчика давления | 13…40 В DC |
| Рабочая температура | -20…+100 °C (в течении 45 минут до 145°С) |
| Температурная зависимость | ±0,15% на 10 °С |
| Класс защиты датчика | IP66 |
Типы технологических соединений датчиков 2000-SAN
Базовое соединение «W» - соединение под приварной адаптер / съемные фланцы
Фирменное соединение компании KLAY с подвижным резьбовым штуцером М56х1,25 может применяться как вместе со специальными приварными адаптерами, так и со съемными фланцами, что способствует снижению объема складских запасов благодаря унификации используемого измерительного оборудования на производстве
Применения с приварными адаптерами
Для установки датчика KLAY с базовым соединением W на емкость или трубопровод используются приварные адаптеры 3-х типов и уплотнительное кольцо из PTFE (арт. 11011). При этом обеспечивается надежное соединение и санитарность (хорошая омываемость мембраны).
При установке приварного адаптера для базового соединения W на емкость можно достичь практически полного слияния мембраны датчика со стенкой танка, что гарантирует отсутствие "мертвых зон" и способствует сокращению минимально необходимого времени санитарной обработки CIP/SIP на пищевых производствах.
Стандартным является адаптер из нержавеющей стали AISI 316 арт. 10169 диаметром 85 мм.
Если необходимо произвести монтаж на трубопровод, можно использовать адаптер с уменьшенным размером диаметра - 62 мм, арт. 10003.
Также существует усиленная версия адаптера, арт. 10508, которая используется в тех случаях, когда существует возможность деформации приварного адаптера во время сварки.
Габаритные чертежи адаптеров, мм
Арт. 10508″
Арт. 10169
Применение базового соединения W со съемными фланцами
Датчики с базовым соединением W могут устанавливаться в специальные фланцы различных размеров, выполненные по стандарту DIN 2527 PN16 или ANSI 150 lbs (см. таблицу размеров). При этом необходимо использование тефлонового уплотнения арт. 11011.
По запросу возможно изготовление нестандартных исполнений фланцев по чертежам заказчика.
| Стандарт | A | B | C | D | E | F | Кол-во отверстий |
|---|---|---|---|---|---|---|---|
| DIN Ду 25 | 115 | 85 | 68 | 3 | 18 | 14 | 4 |
| DIN Ду 32 | 140 | 100 | 78 | 2 | 16 | 18 | 4 |
| DIN Ду 40 | 150 | 110 | 88 | 3 | 18 | 18 | 4 |
| DIN Ду 50 | 165 | 125 | 102 | 3 | 20 | 18 | 4 |
| DIN Ду 80 | 200 | 160 | 138 | 3 | 20 | 18 | 8 |
| DIN Ду 100 | 220 | 180 | 158 | 3 | 20 | 18 | 8 |
| ANSI 1 1/2" | 127 | 98,4 | 73 | 1,6 | 17,5 | 16 | 4 |
| ANSI 2" | 152 | 121 | 92 | 1,6 | 22,5 | 19 | 4 |
| ANSI 3" | 190 | 152 | 127 | 1,6 | 22,5 | 19 | 4 |
| ANSI 4" | 229 | 190 | 157 | 1,6 | 22,5 | 19 | 8 |
Тип соединения «Fw» - фланцевое цельное соединение (несъемный фланец)
Компания KLAY также изготавливает датчики с монолитным (неразборным) фланцевым соединением для тех задач, где разборная конструкция неприменима. Как правило, монолитная конструкция фланца необходима для работы датчика с особо агрессивными средами, где требуется использование особых материалов, контактирующих с измеряемой средой (Hastelloy C276, Тантал).
Тип соединения «М40 / М50» - DIN-гайка (молочная) Ду40 / Ду50 DIN11851
Данное соединение выполнено по стандарту DIN 11851 и широко применяется в пищевой и фармацевтической промышленности. Датчики с этим типом соединения используются как для измерения уровня с установкой на емкости, так и для измерения давления с установкой на трубопроводы.
Однако следует понимать, что при использовании DIN-гайки для монтажа датчика на емкость невозможно добиться слияния мембраны датчика со стенкой бака из-за конструкции ответной части данного соединения.
Тип соединения М25 - DIN-гайка (молочная) Ду25 DIN11851
Данное соединение выполнено по стандарту DIN 11851 и широко применяется в пищевой и фармацевтической промышленности. Компания KLAY изготавливает датчики с этим типом соединения с диапазоном измерения давления от 1 бар и выше (либо с вакуумным диапазоном -1…0 бар).
Тип соединения «L» - хомутное соединение 1,5" и 2" (Tri-clamp)
Хомутные санитарные соединения по стандарту ISO 2852 получили широкое распространение в пищевой и фармацевтической промышленности. Стандартно KLAY изготавливает датчики с двумя типоразмерами хомутов - 1,5" и 2". Поставка других размеров хомутных соединений возможна под заказ.
Недостатком данного типа соединения, как и в случае с соединением DIN-гайкой, является невозможность монтажа датчика заподлицо со стенками емкости. Для таких применений рекомендуется использовать базовое соединение «W» с приварными адаптерами.
Тип соединения «X1» - соединение E+H Flush
Данный тип соединения да
