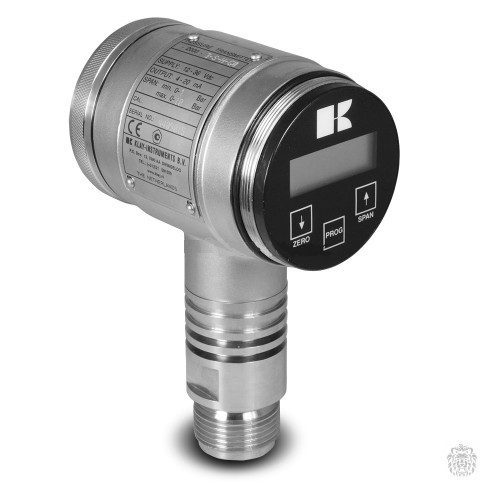

2000-3-S-H-G0 Интеллектуальный датчик давления с торцевой мембраной 2000-3-S-H
2000-3-S-H-G0 Интеллектуальный датчик давления с торцевой мембраной 2000-3-S-H (0 - 1…10 бар, резьба G1", корп AISI 304, диафр AISI 316L, темп -20..+80 град С, точность 0.1%, HART, дисплей, выход 4..20 мА, питание =12..40 В, FTC, FDT)
Технические характеристики датчиков давления Klay 2000
| Параметр | Значение |
|---|---|
| Диапазон измерений давления | 0,1…100 бар |
| Выходной сигнал | 4…20 мА |
| Точность измерения | 0.1 % от диапазона измерения |
| Напряжение питания датчика давления и уровня | 13…40 В DC |
| Рабочая температура | -20…+80 °C |
| Температурная зависимость | ± 0.02 % / K |
| Класс защиты датчика | IP66 |
Типы технологических соединений датчиков давления Klay 2000
Тип соединения «S» - резьбовое соединение 1" BSP
Гигиеничность возможно обеспечить при помощи специального санитарного приварного адаптера (арт. 10197 из нерж. стали AISI316 или арт. WM10189 из нерж. стали AISI304) и уплотнительного кольца из EPDM-резины (арт. 11020).
Арт. M10189
10197
Стандартное резьбовое соединение широко применяющееся во всех отраслях промышленности благодаря простоте изготовления приварной бобышки. По пищевым нормам данное соединение не является санитарным.
Тип соединения «X12» - Valmet 1″ под клапан PASVE
Данный тип соединения датчиков имеет габаритные размеры и резьбу, позволяющие устанавливать датчик в клапаны PASVE, выпускаемые финской компанией Satron. Клапаны PASVE широко применяются в целлюлозно-бумажной промышленности и позволяют осуществлять монтаж и демонтаж датчиков давления без остановки технологического процесса.
Клапаны PASVE имеют 3 положения, соответствующие 3-м режимам работы:
1. Работа - датчик измеряет давление процесса.
2. Cервис - монтаж/демонтаж датчика без нарушения хода процесса.
3. Очистка технологического отверстия.
Габаритные размеры датчиков давления Klay 2000
Габаритные размеры датчиков Klay 2000 с различными вариантами технологических присоединений, мм
Резьба 1"
VALMET 1" BSP
| Номер | Детали | Материал |
|---|---|---|
| 1 | Крышка | Нерж. сталь AISI 304 |
| 2 | Кнопки и дисплей (под крышкой) | |
| 3 | Крышка с атмосферным каналом | Нерж. сталь AISI 304 |
| 4 | Вкладыш атмосферного канала (Гортекс) | PTFE |
| 5 | Кабельный ввод PG9 | |
| 6 | Уплотнительное кольцо крышки | EPDM |
| 7 | Корпус с электроникой | Нерж. сталь AISI 304 |
| 8 | Основание с радиатором | Нерж. сталь AISI 304 |
| 9 | Присоединительная резьба | Нерж. сталь AISI 316 |
| 10 | Уплотнительное кольцо | Витон/EPDM |
| 11 | Болт М8 | Нерж. сталь AISI 316 |
| 12 | Мембрана | Нерж. сталь AISI 316 |
| 13 | Приварной адаптер | Нерж. сталь AISI 316 L |
