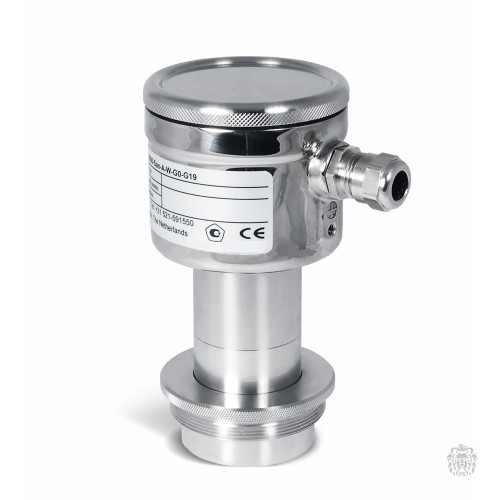

8000-SAN-F-W-GC Датчик уровня и давления 8000-SAN-F-W (0 - 2,5…10 бар, базовое соединение W, корпус AISI 316, диафрагма AISI 316L, температура процесса -20..+100 град С, точность 0.2%, питание =13..40 В, выход 4..20 мА, FTC, FDT)
8000-SAN-F-W-GC Датчик уровня и давления 8000-SAN-F-W (0 - 2,5…10 бар, базовое соединение W, корпус AISI 316, диафрагма AISI 316L, температура процесса -20..+100 град С, точность 0.2%, питание =13..40 В, выход 4..20 мА, FTC, FDT)
Технические характеристики датчиков 8000-SAN-W
| Параметр | Значение |
|---|---|
| Диапазон измерений давления | 0,1…80 бар |
| Выходной сигнал | 4…20 мА |
| Основная погрешность | ±0,2 % от заданного диапазона измерений |
| Напряжение питания | =13…36 В (В Ex-версии =17…26,5 В) |
| Рабочая температура | –20…+100 °C (в течении 45 мин. до 145 °C) * |
| Температурная погрешность | ±0,2 % на 10 °С |
| Класс защиты | IP66 |
Габаритные размеры датчиков давления 8000-SAN-W
Приварной адаптер
диаметр 85 мм
Фланцевое (съемное)
| Номер | Деталь | Материал |
|---|---|---|
| 1 | Крышка | нерж. сталь AISI 316 |
| 2 | Уплотнительное кольцо крышки | EPDM |
| 3 | Атмосферный канал с вкладышем | Нерж. сталь AISI 316, PTFE |
| 4 | Кабельный ввод PG9 | |
| 5 | Корпус с электроникой | Нерж. сталь AISI 316 |
| 6 | Основание | Нерж. сталь AISI 316 |
| 7 | Присоединение | Нерж. сталь AISI 316 / 316 L |
| 8 | Накидная гайка/фланец | Нерж. сталь AISI 304/316/316 L |
| 9 | Приварной адаптер/фланец | Нерж. сталь AISI 316 L |
| 10 | Уплотнительное кольцо | PTFE / EPDM |
| 11 | Мембрана | Нерж. сталь AISI 316 L |
Типы технологических соединений датчиков 8000-SAN-W
Базовое соединение «W» - соединение под приварной адаптер / съемные фланцы
Фирменное соединение компании KLAY с подвижным резьбовым штуцером М56х1,25 может применяться как вместе со специальными приварными адаптерами, так и со съемными фланцами, что способствует снижению объема складских запасов благодаря унификации используемого измерительного оборудования на производстве.
Применения с приварными адаптерами
Для установки датчика KLAY с базовым соединением W на емкость или трубопровод используются приварные адаптеры 3-х типов и уплотнительное кольцо из PTFE (арт. 11011). При этом обеспечивается надежное соединение и санитарность (хорошая омываемость мембраны). При установке приварного адаптера для базового соединения W на емкость можно достичь практически полного слияния мембраны датчика со стенкой танка, что гарантирует отсутствие "мертвых зон" и способствует сокращению минимально необходимого времени санитарной обработки CIP/SIP на пищевых производствах.
Стандартным является адаптер из нержавеющей стали AISI 316 арт. 10169 диаметром 85 мм.
Если необходимо произвести монтаж на трубопровод, можно использовать адаптер с уменьшенным размером диаметра - 62 мм, арт. 10003.
Также существует усиленная версия адаптера, арт. 10508, которая используется в тех случаях, когда существует возможность деформации приварного адаптера во время сварки.
Габаритные чертежи адаптеров, мм
Арт. 10508″
Арт. 10169
