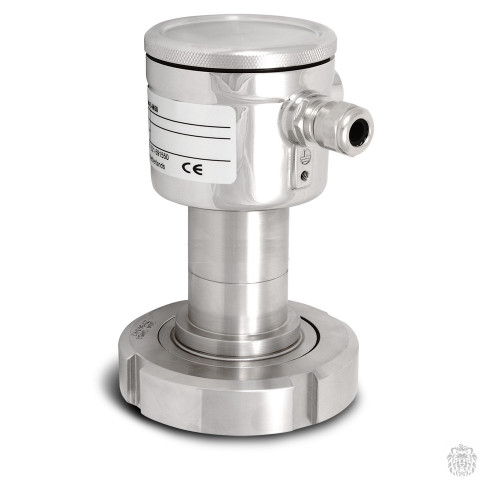

8000-SAN-E-M25-V-G26-G0 (-1 ...0 bar) Датчик уровня и давления 8000-SAN-E-M25-V-G26 (-1…0 бар, молочная гайка DN25, корпус AISI 316, диафрагма AISI 316L, -20..+100 град С, точность 0.2%, питание =13..40 В, выход 4..20 мА, FTC, FDT, спец. масло на вакуум)
- Производитель: Klay Instruments
- Код товара: 8000-SAN-E-M25-V-G26-G0
- Доступность: В наличии
-
82000.00р.
8000-SAN-E-M25-V-G26-G0 (-1 ...0 bar) Датчик уровня и давления 8000-SAN-E-M25-V-G26 (-1…0 бар, молочная гайка DN25, корпус AISI 316, диафрагма AISI 316L, -20..+100 град С, точность 0.2%, питание =13..40 В, выход 4..20 мА, FTC, FDT, спец. масло на вакуум)
Технические характеристики датчиков 8000-SAN-M
| Параметр | Значение |
|---|---|
| Диапазон измерений давления | 0,1…80 бар |
| Выходной сигнал | 4…20 мА |
| Основная погрешность | ±0,2 % от заданного диапазона измерений |
| Напряжение питания | =13…36 В (В Ex-версии =17…26,5 В) |
| Рабочая температура | –20…+100 °C (в течении 45 мин. до 145 °C) * |
| Температурная погрешность | ±0,2 % на 10 °С |
| Класс защиты | IP66 |
Габаритные размеры датчиков давления 8000-SAN-M
Молочная гайка
Ду 25 / Ду 40 / Ду 50
| Номер | Деталь | Материал |
|---|---|---|
| 1 | Крышка | нерж. сталь AISI 316 |
| 2 | Уплотнительное кольцо крышки | EPDM |
| 3 | Атмосферный канал с вкладышем | Нерж. сталь AISI 316, PTFE |
| 4 | Кабельный ввод PG9 | |
| 5 | Корпус с электроникой | Нерж. сталь AISI 316 |
| 6 | Основание | Нерж. сталь AISI 316 |
| 7 | Присоединение | Нерж. сталь AISI 316 / 316 L |
| 8 | Накидная гайка/фланец | Нерж. сталь AISI 304/316/316 L |
| 9 | Приварной адаптер/фланец | Нерж. сталь AISI 316 L |
| 10 | Уплотнительное кольцо | PTFE / EPDM |
| 11 | Мембрана | Нерж. сталь AISI 316 L |
Типы технологических соединений датчиков 8000-SAN-M
Тип соединения «М40 / М50» - DIN-гайка (молочная) Ду40 / Ду50 DIN11851
Данное соединение выполнено по стандарту DIN 11851 и широко применяется в пищевой и фармацевтической промышленности. Датчики с этим типом соединения используются как для измерения уровня с установкой на емкости, так и для измерения давления с установкой на трубопроводы.
Однако следует понимать, что при использовании DIN-гайки для монтажа датчика на емкость невозможно добиться слияния мембраны датчика со стенкой бака из-за конструкции ответной части данного соединения.
Тип соединения М25 - DIN-гайка (молочная) Ду25 DIN11851
Данное соединение выполнено по стандарту DIN 11851 и широко применяется в пищевой и фармацевтической промышленности. Компания KLAY изготавливает датчики с этим типом соединения с диапазоном измерения давления от 1 бар и выше (либо с вакуумным диапазоном -1…0 бар).
