EMO-920 Модуль вывода для ESM 9900, 9950, EZM 9950, транзист. (15-18 VDC, макс 40 мА)
EMO-920 Модуль вывода для ESM 9900, 9950, EZM 9950, транзист. (15-18 VDC, макс 40 мА)
Универсальный программируемый контроллер температуры ESM-xx50 с системой I/O Smart предназначен для управления технологическим оборудованием, в том числе и сложным, по ПИД-закону регулирования. Благодаря модульной системе, пользователь может сконфигурировать программный ПИД-регулятор под свои конкретные задачи. Наличие интерфейса RS-485 позволяет передавать данные на верхний уровень АСУТП.
Программируемый контроллер температуры применяется на термопластавтоматах, экструдерах, печах обжига керамики и прочем технологическом оборудовании.
Функциональные схемы программируемого контроллера температуры EMKO ESM-xx50
Технические характеристики программируемого контроллера температуры ESM-xx50
| Параметр | Значение |
|---|---|
| Измерительный вход | термосопротивление (ТС): 50М, Pt100 термопара (ТП): L, J, K, R, S, T, B, E, N ток: 0…20 мА, 4…20 мА напряжение: 0…50 мВ, 0…5 В, 0…10 В |
| Блок питания | =24 В, 50 мА |
| Предел основной приведенной погрешности | ТС, ТП, напряжение: ±0,25% ток: ± 0,7% |
| Компенсация | сопротивление линии до 10 Ом (для ТС) температуры холодного спая: автоматическая (для ТП) |
| Период опроса | 330 мс |
| Входной фильтр | от 0 до 900 секунд |
| Логика работы | ON/OFF регулятор,ПИД регулятор (нагреватель/холодильник) сигнализатор аварии датчика сигнализатор выхода за пределы диапазона измерения датчика ретрансляция измеренного сигнала датчика (при наличии модуля расширения EMO-x30) |
| Основной выход | реле (5 А при ∼250 В, активная нагрузка) |
| Типы модулей расширения модули расширения не входят в стандартную комплектацию прибора, заказываются отдельно | Модули ввода: EMI-x00 – модуль ввода дискретных сигналов (сухой контакт) EMI-x10 – модуль ввода аналоговых сигналов (ток 0/4…20 мА) EMI-x20 – модуль ввода аналоговых сигналов (ток ∼ 0…5 А) EMI-x30 – модуль ввода аналоговых сигналов (L(DIN), J, K, R, S, T, B, E, N, напряжение 0…50 мВ) EMI-x40 – модуль ввода аналоговых сигналов (Pt100, 2-х проводка) EMI-x50 – модуль ввода аналоговых сигналов (напряжение 0…10 В) Модули вывода: EMO-x00 – модуль вывода дискретных сигналов (реле 3А, НО) EMO-x10 – модуль вывода дискретных сигналов (SSR 20 мА, =18 В) EMO-x20 – модуль вывода дискретных сигналов (транзистор 40 мА, =18 В) >EMO-x30 – модуль вывода аналоговых сигналов (ток 0/4…20 мА, напряжение 0…10 В) |
| Напряжение питания | ∼100…240 В, 50/60 Гц |
| Потребляемая мощность | 6 ВА |
| Индикатор | 2-х строчный 4-х разрядный семисегментный LED |
| Окружающая среда | рабочая температура 0…50 °С, относительная влажность 0…90% (без образования конденсата) |
| Класс защиты | IP65 (со стороны лицевой панели) IP20 (со стороны задней панели) |
Габаритные программируемого контроллера температуры ESM-xx50
Схемы подключения программируемого контроллера температуры
Модули расширения программируемого контроллера температуры ESM-xx50
Модули ввода:
- EMI-x00 – модуль ввода дискретных сигналов (сухой контакт)
- EMI-x10 – модуль ввода аналоговых сигналов (ток 0/4…20 мА)
- EMI-x20 – модуль ввода аналоговых сигналов (ток ∼0…5 А)
- EMI-x30 – модуль ввода аналоговых сигналов (L(DIN), J, K, R, S, T, B, E, N, напряжение 0…50 мВ)
- EMI-x40 – модуль ввода аналоговых сигналов (Pt100, 2-х проводка)
- EMI-x50 – модуль ввода аналоговых сигналов (напряжение 0…10 В)
Модули вывода:
- EMO-x00 – модуль вывода дискретных сигналов (реле 3 А, НО)
- EMO-x10 – модуль вывода дискретных сигналов (SSR 20 мА, =18 В)
- EMO-x20 – модуль вывода дискретных сигналов (транзистор 40 мА, =18 В)

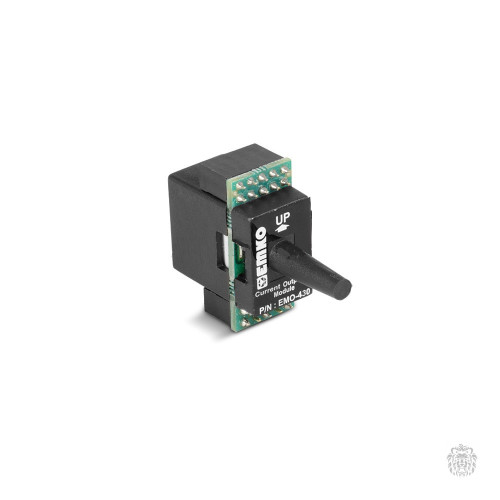

- EMO-x30 – модуль вывода аналоговых сигналов (ток 0/4…20 мА, напряжение 0…10 В)
Пример настройки программируемого контроллера температуры EMKO серии ESM-xx50
ESM-xx50 – регулирование технологического параметра по программе. Режим Ramp&Soak
Режим Ramp&Soak – режим регулирования технологическим параметром по заранее заданной программе. ESM-xx50 позволяет выполнять программы состоящие из 8 шагов или из 4-х шагов.
Каждый шаг состоит из двух составляющих:
- Ramp – выход на уставку за заданное время
- Soak – удержание на уставке заданное время
