ETC1-D2-R Таймер реального времени 2-х канальный, DIN рейка, (50 шагов/канал, расчет восхода/заката солнца, цифровой дисплей, 2 входа("сух. контакт",NPN,PNP), 2 выхода: реле (НЗ+НО, 5А), питание 190...240VAC)

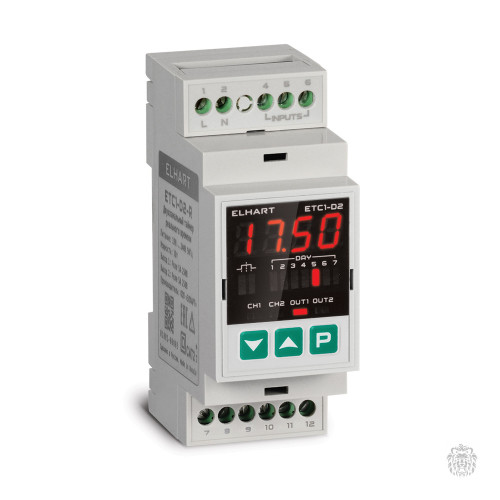

Двухканальный цифровой таймер реального времени ELHART ETC1 предназначен для управления исполнительными механизмами по записанному в память прибора графику работы, привязанному к времени суток, дню недели, месяца, года, а так же к восходу и заходу солнца.
Таймер ETC1 относится к группе астрономических таймеров (астротаймеров), рассчитывающих в автоматическом режиме время восхода и захода солнца на текущую календарную дату по широте, долготе и часовому поясу места установки.
Дискретность задания времени — 1 минута, однако благодаря режиму выключения «Импульс» продолжительность включения исполнительных механизмов может быть реализована в секундах.
Астротаймер ETC1 имеет 2 выхода, которые могут работать независимо друг от друга или параллельно от первого логического устройства. Параллельная работа двух выходов используется для управления несколькими устройствами с разным напряжением питания.
Для принудительно включения (выключения) выходов таймер оснащен двумя дискретными входами, работающих с сигналами «сухой контакт», NPN и PNP типа.
Технические характеристики двухканального таймера реального времени ELHART серии ETC1
| Параметр | Значение |
|---|---|
| Напряжение питания | ~190…240 В / 50 Гц (Uном ∼220 В / 50 Гц) |
| Потребляемая мощность | 3 Вт |
| Часы реального времени | есть |
| Встроенная батарейка для питания часов реального времени | есть, CR2032 |
| Погрешность счета времени | 1 минута/месяц |
| Количество независимых каналов | 2 |
| Количество задаваемых шагов | 50 шагов / канал |
| Диапазон задаваемого времени срабатывания | точное время: 00:00…24:00, ч.мин восход солнца+смещение: -9:59…+9:59, ч.мин закат солнца+смещение: -9:59…+9:59, ч.мин импульс: 0…999, сек |
| Погрешность расчета времени восхода и заката | 1 минута |
| Время автономной работы часов реального времени от батареи | не менее 10 лет |
| Количество дискретных входов | 2 |
| Тип дискретных входов | «сухой контакт», NPN, PNP |
| Напряжение питания NPN/PNP датчиков для дискретных входов | =10…30 В |
| Количество выходных устройств | 2 |
| Типы выходных устройств (ВУ) | э/м реле (5 А при ∼250 В, 3А при =30 В, активная нагрузка), НО+НЗ |
| Окружающая среда | рабочая температура: (-20…+50) °С температура хранения: (-20…+50) °С относительная влажность: (0…80) % (без образования конденсата) |
| Вес | 200 г |
| Степень защиты | IP20 |
| Категория изоляции | CATII (двойная изоляция) |
| Степень загрязнения | 1 |
| Индекс трекингостойкости | IIIa |
Схема подключения двухканального таймера реального времени ETC1
Габаритные размеры двухканального таймера реального времени ETC1
