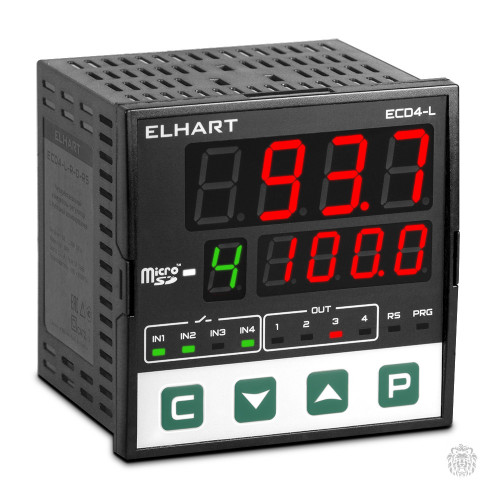

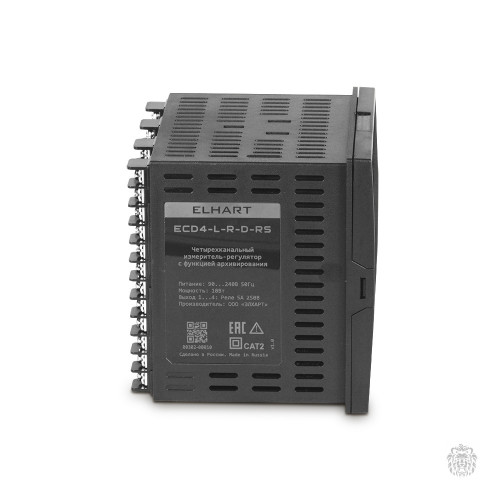

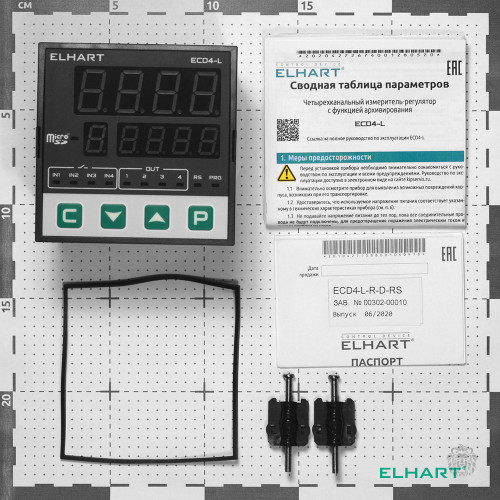

ECD4-L-R-D-RS Измеритель-регулятор 4-х канальный с функцией архивирования, 96x96, (4 универсальных входа, 4 дискр. входа("сух.контакт",NPN,PNP), 4 выхода: реле(НО, 5А)
ECD4-L-R-D-RS Измеритель-регулятор 4-х канальный с функцией архивирования, 96x96, (4 универсальных входа, 4 дискр. входа("сух.контакт",NPN,PNP), 4 выхода: реле(НО, 5А), встроен. БП 24VDC (160мА), питание 90...240VAC, RS485 ModBUS, поддержка microSD карты, кл.0,25)
Бюджетный четырехканальный измеритель-регулятор ECD4 с функцией архивирования с универсальными аналоговыми и дискретными входами применяется в различных отраслях промышленности, коммунального и сельского хозяйства в составе автоматизированных комплексов управления и предназначен для:
измерения температуры термопарами с НСХ по ГОСТ Р 8.585-2001 и термосопротивлениями с НСХ по ГОСТ 6651-2009;
измерения унифицированных сигналов тока 0/4…20 мА и напряжения 0…10 В и их преобразования в пользовательские величины (°С, %, бар, м, кгс/см2 и так далее);
регулирования по ON/OFF (двухпозиционному) закону или сигнализации о выходе контролируемых параметров за заданные пределы;
передачи измеренных сигналов на верхний уровень АСУ ТП по интерфейсу RS-485 протоколу Modbus RTU, а так же дистанционного управления по RS-485 исполнительными механизмами;
архивирования измеренных значений, а так же состояния дискретных входов на microSD-карту.
Технические характеристики 4-х канального измерителя-регулятора с функцией архивирования ECD4
| Модификации | ECD4-L-R-RS | ECD4-L-R-D-RS |
|---|---|---|
| Габаритные размеры (Ш × В × Г) | 96 × 96 × 88,2 мм | |
| Количество измерительных входов | 4 | |
| Измерительные входы (универсальные) | термосопротивление (ТС): 50М, 100П, Pt100, Pt1000 термопара (ТП): L, J, K, S, B ток: 0…20 мА, 4…20 мА напряжение: 0…10 В | |
| Предел основной приведенной погрешности | ТС и унифицированные сигналы (УС): ±0,25 % ТП: ±0,25 % (при отсутствии компенсации температуры холодного спая) | |
| Период опроса | 1 вход: 0,3 секунды 4 входа: 1,2 секунды (при отключении неиспользуемых входов скорость опроса увеличивается) | |
| Количество дискретных входов | 4 | |
| Дискретные сигналы | «сух. контакт», PNP, NPN | |
| Встроенный блок питания | = 24 В, 160 мА | |
| Методы регулирования | ON/OFF (двухпозиционный), сигнализатор, ручное управление | |
| Количество выходных устройств | 4 | |
| Выходные устройства | э/м реле (5 А при ∼250 В, 3 А при =30 В, активная нагрузка) | |
| Интерфейс | RS-485, протокол Modbus-RTU | |
| Степень защиты корпуса | IP54 (со стороны лицевой панели) IP20 (со стороны клеммных колодок) | |
| Окружающая среда | рабочая температура: (-20…+50) °С температура хранения: (-20…+50) °С относительная влажность: (0…80) % без образования конденсата | |
| Напряжение питания | ~90…240 В / 50 Гц (Uном ∼220 В / 50 Гц) | |
| Потребляемая мощность | не более 4,5 Вт | |
| Категория изоляции | CATII (двойная изоляция) | |
| Архивирование | внешняя microSD карта, емкостью до 32 Гб | |

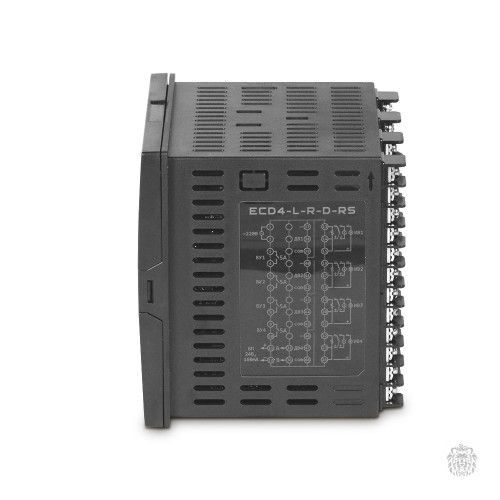

Схемы подключения измерителя-регулятора ECD4
Габаритные размеры измерителя-регулятора ECD4
