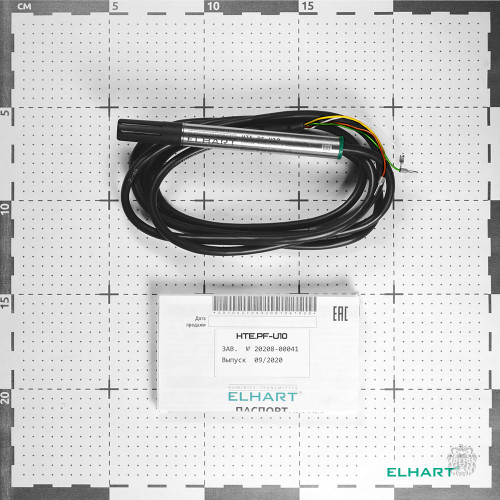

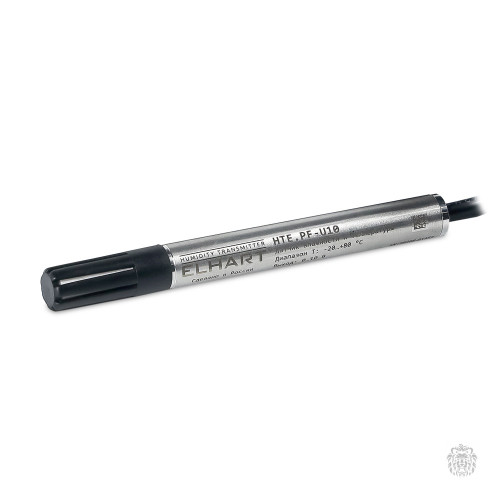

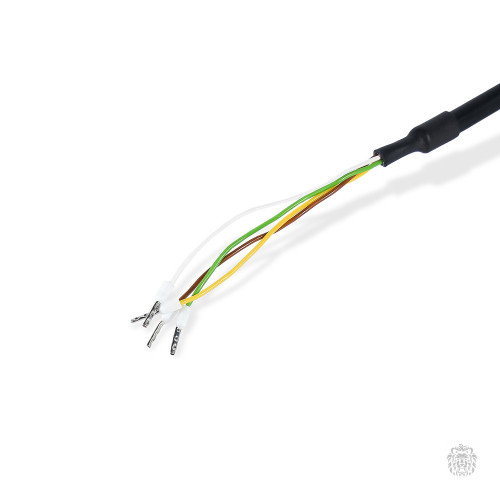

HTE.PF-U10 Датчик влажности и температуры, с защитой от агрессивных сред, стержневое исполнение с кабелем 1,5 м; Выход1: влажн. 0...10 В, 0...100%; Выход2: темп. 0...10 В, -20...+80 С; пит. 12...30 В, V2.0
HTE.PF-U10 Датчик влажности и температуры, с защитой от агрессивных сред, стержневое исполнение с кабелем 1,5 м; Выход1: влажн. 0...10 В, 0...100%; Выход2: темп. 0...10 В, -20...+80 С; пит. 12...30 В, V2.0
Датчики серии HTE.PF специально разработаны для измерения относительной влажности и температуры воздуха на птицефабриках и фермах, где требуется простое и надежное, но при этом недорогое решение.
Обладают хорошей защищенностью, и при необходимости легко подлежат ремонту. Каждый датчик проходит 100% выходной контроль работоспособности и точности измерения. Без проблем подключаются к уже установленным регуляторам разных производителей, поскольку датчики поддерживаются на складе с разными типами аналоговых выходов. Являются удачным решением для долговременного стабильного измерения влажности в инкубаторах (например, для проверки точности основного датчика), камерах созревания сыра, при выращивании грибов и в других подобных процессах.
Технические характеристики датчика влажности и температуры серии HTE.PF
| Параметр | Значение |
|---|---|
| Относительная влажность | |
| Диапазон измерений относительной влажности | от 0 до 100% |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности (при температуре окружающего воздуха +25 °C и скорости потока воздуха 1 м/с) | ±2,5% (в диапазоне от 0 до 90%) ±3,5% (в остальном диапазоне) |
| Гистерезис показаний относительной влажности | ±0,8% |
| Время отклика по уровню 63% при скорости потока 1 м/с | 8 с (без фильтра) 15 с (со стандартным фильтром (с сеткой)) |
| Время отклика по уровню 95% при скорости потока 1 м/с | 180 с (без фильтра) 210 с (со стандартным фильтром (с сеткой)) |
| Температура | |
| Диапазон измерений температуры в зависимости от исполнения | -20…+80 °C -40…+ 80 °C (по интерфейсу RS-485 (при наличии)) |
| Пределы допускаемой абсолютной погрешности измерений температуры | ±0,8 °С |
| Диапазон выходных аналоговых электрических сигналов | 0…20 мА, 4…20 мА (постоянного тока) 0…1, 0…3, 0…5, 0…10 В (напряжения*) |
| Напряжение питания постоянного тока в зависимости от типа выходного сигнала | =24 В ±5 % (номинальное для всех модификаций) =10…30 В (4…20 мА) =5…30 В (0…1 В, 0…3 В или цифровой выход) =7…30 В (0…5 В) =13…30 В (0…10 В) |
| Потребление тока** | 4,3 мА (для датчиков с выходным сигналом тока) 4,7 мА (для датчиков с выходным сигналом напряжения) 6,2 мА (для датчиков с RS-485) 6,4 мА (для датчиков с RS-485 и выходным сигналом напряжения) 6,1 мА (для датчиков с RS-485 и выходным сигналом тока) |
| Допустимое сопротивление нагрузки для токового выхода | см. Допустимое сопротивление нагрузки токового выхода |
| Минимальная нагрузка для выхода по напряжению | 1 кОм (0…1 В) 3 кОм (0…3 В) 5 кОм (0…5 В) 10 кОм (0…10 В) |
| Интерфейс выходного цифрового сигнала | RS-485 (Modbus RTU) |
| Максимально допустимая длина кабеля | 1000 м |
| Прочие характеристики | |
| Длина преобразователя (в зависимости от модификации) | 116 мм: с кабелем 120 мм: с разъемом |
| Длина кабеля*** | 1,5 м |
| Масса (в зависимости от модификации) | 78 г: с кабелем 34 г: с разъемом |
| Степень защиты | IP67: корпус IP20: сенсор |
| Материал датчика | |
| Фильтр | ABS (черный) |
| Корпус | нержавеющая сталь AISI 304 |
| Заливочный компаунд | полиуретан |
| Рабочие условия эксплуатации | |
| Минимальная скорость потока воздуха | 1 м/с |
| Температура окружающей среды | -40…+80 °C |
| Допустимое атмосферное давление | 86…106 кПа |
| Относительная влажность воздуха | до 100% |
| Период опроса (для датчиков с цифровым сигналом) | не менее 2 с |
(*) - Для датчиков с интерфейсом RS-485 возможна пользовательская настройка.
(**) - При напряжении питания =24 В без подключения аналоговых выходных сигналов. Нагрузка RS-485 - 120 Ом.
(***) - Для модификации HTE.PF с кабелем.
Допустимое сопротивление нагрузки токового выхода
| Параметр | HTE-HoldW | HTE-HoldC |
|---|---|---|
| Материал пластины | Нержавеющая сталь AISI304 | |
| Материал гермоввода | Нейлон | |
| Вес | 72 г | 42 г |
| Параметр | Значение |
|---|---|
| Материал | нержавеющая сталь AISI316L |
| Время отклика по уровню 63% (при скорости потока 1 м/c)* | 9 с |
| Время отклика по уровню 95% (при скорости потока 1 м/c)* | 34 с |
| Размер пор | 30...45 мкм |
| Степень защиты, обеспечиваемая оболочкой | IP65 |
* - Значения справедливы для датчика HTE.PF при отключенной программной фильтрации.
Габаритные размеры датчика влажности и температуры ELHART серии HTE.PF
| Артикул | L |
|---|---|
| HTE-Cable-1,5 m | 1,5 м |
| HTE-Cable-2,5 m | 2,5 м |
| HTE-Cable-5 m | 5 м |
| HTE-Cable-10 m | 10 м |
Схемы подключения датчика влажности и температуры серии HTE.PF
Схемы подключения датчика влажности и температуры серии HTE.PF
Обратите внимание! При подключении токовых выходов датчика необходимо последовательно с измерительным сопротивлением входа прибора (Rизм) подключать дополнительное нагрузочное сопротивление (Rн) с таким номиналом, чтобы сумма сопротивлений Rизм и Rн была в зоне допустимой нагрузки при данном напряжении питания (см. Схема внешних электрических подключений датчиков HTE.PF-I…). Это необходимо для уменьшения влияния эффекта самонагрева.
Например, для напряжения питания 24 В, сумма сопротивлений Rизм и Rн должна быть не менее700 Ом и не более 1 кОм.
Схема внутренних соединений кабеля HTE-Cable-xxx
Подключение соединительного кабеля к датчику должно производиться квалифицированными специалистами, изучившими настоящий паспорт, а также паспорт на датчик относительной влажности и температуры HTE.PF, к которому производится подключение.
Для подключения соединительного кабеля к датчику необходимо:
- Совместить цветовые метки красного цвета, расположенные на корпусе разъема и его ответной части, расположенной на датчике;
- Соединить разъем и ответную часть до щелчка.
Для отключения соединительного кабеля от датчика необходимо потянуть за подвижную часть корпуса разъема.
