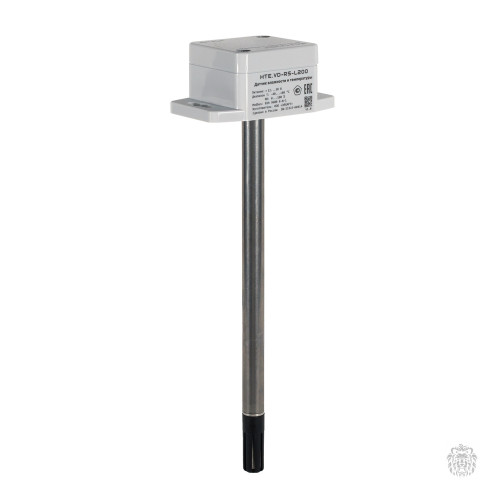

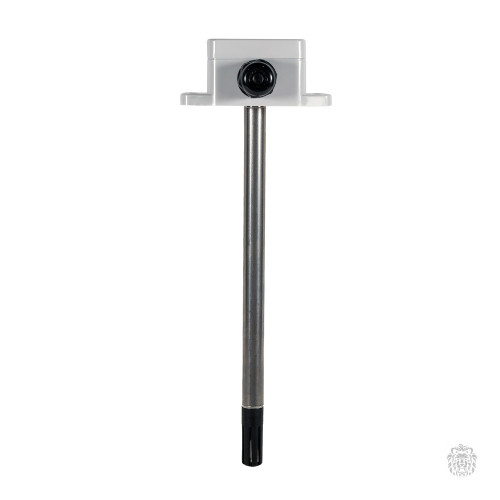

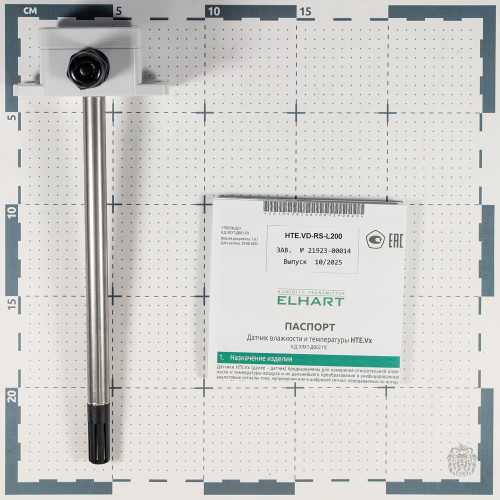

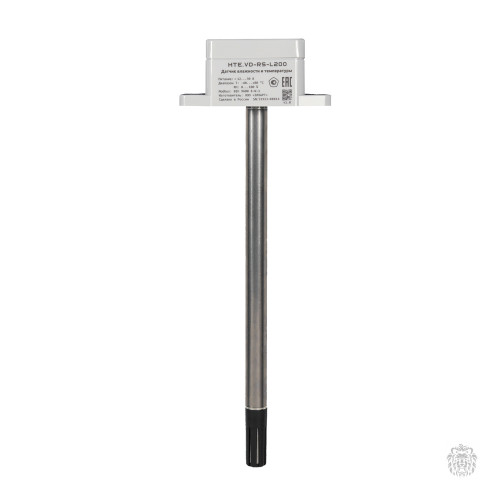

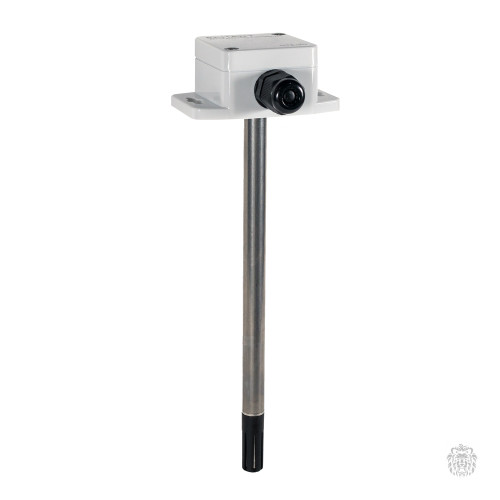

HTE.VD-RS-L200 Датчик влажности и температуры, канальное исполнение с глубиной погружения до 200мм; Выход RS-485: влажн. 0...100%, темп. -40...+80 С; пит. =12…30 В, V1.0, ГРСИ
HTE.VD-RS-L200 Датчик влажности и температуры, канальное исполнение с глубиной погружения до 200мм; Выход RS-485: влажн. 0...100%, темп. -40...+80 С; пит. =12…30 В, V1.0, ГРСИ
Датчики влажности серии HTE.Vx предназначены для измерения относительной влажности и температуры воздуха в системах управления климатом, вентиляции и кондиционирования. Существует два варианта исполнения: настенное (HTE.VS) и канальное (HTE.VD).
Особенности датчиков влажности и температуры серии HTE.Vx
- широкий температурный диапазон измерения от -40 до +80 °C;
- настенное и канальное исполнения датчиков;
- доступны разные типы выходных сигналов: 4…20 мА, 0…10 В, транзисторный PNP, а также интерфейс RS-485 (протокол Modbus RTU);
- точность измерения относительной влажности ±3%;
- материал измерительного зонда HTE.VD выполнен из нержавеющей стали AISI304;
- влагочувствительный сенсор покрыт слоем тонкопористого PTFE;
- степень пылевлагозащиты электронной платы датчика IP65;
- внесен в Госреестр СИ №96272-25.
Технические характеристики датчика влажности и температуры ELHART серии HTE.Vx
| Модификация | HTE.VD | HTE.VS |
|---|---|---|
| Относительная влажность | ||
| Диапазон показаний (измерения) относительной влажности | от 0 до 100% (от 5 до 95%) | |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности (при температуре окружающего воздуха +25 °C и скорости потока воздуха 1 м/с) | ±3% | |
| Время отклика по уровню 63% при скорости потока 1 м/с со стандартным защитным колпачком | 8 с | |
| Время отклика по уровню 95% при скорости потока 1 м/с со стандартным защитным колпачком | 30 с | |
| Температура | ||
| Диапазон измерений температуры в зависимости от исполнения | -20…+80 °C (для датчиков с аналоговым и комбинированным выходом) -40…+80 °C (для датчиков с цифровым выходом)* | |
| Пределы допускаемой абсолютной погрешности измерений температуры | ±0,8 °С | |
| Электрические характеристики | ||
| Диапазон выходных аналоговых электрических сигналов* | 4…20 мА (0…20 мА) (аналоговый выход) 0…10 В (0…1, 0…3, 0…5 В) (интерфейс RS-485) | |
| Напряжение питания постоянного тока в зависимости от типа выходного сигнала | =24 В ±5 % (номинальное для всех модификаций) =10…30 В (4…20 мА) =5…30 В (0…1 В, 0…3 В или цифровой выход) =7…30 В (0…5 В) =13…30 В (0…10 В) =5…30 В (дискретный выход PNP) | |
| Собственное потребление тока ** | 4,3 мА (для датчиков с выходным сигналом тока) 4,7 мА (для датчиков с выходным сигналом напряжения) 6,4 мА (для датчиков с RS-485 и выходным сигналом напряжения) 6,1 мА (для датчиков с RS-485 и выходным сигналом тока) 6 мА (для датчиков с RS-485 и транзисторными выходами) | |
| Допустимое сопротивление нагрузки для токового выхода | см. Допустимое сопротивление нагрузки токового выхода | |
| Минимальная нагрузка для выхода по напряжению | 1 кОм (0…1 В) 3 кОм (0…3 В) 5 кОм (0…5 В) 10 кОм (0…10 В) | |
| Тип дискретных выходов | - | транзистор PNP, открытый коллектор (Imax=200 мА) |
| Диапазон задания уставок дискретных выходов* | - | от -20 до +80 °C (по каналу температуры) от 0 до 100% (по каналу влажности) |
| Гистерезис дискретных выходов* | - | 2 °C (по каналу температуры) 5%(по каналу влажности) |
| Интерфейс выходного цифрового сигнала | RS-485 (Modbus RTU) | |
| Максимально допустимая длина кабеля | 1000 м | |
| Прочие характеристики | ||
| Длина измерительного зонда | 100, 150, 200, 250 мм | - |
| Масса, не более | 140 г | 250 г |
| Степень защиты | IP65 - корпус IP20 - сенсор | |
| Материал датчика | ||
| Защитный колпачок | ABS пластик (черный) | |
| Корпус | ABS пластик (серый) | |
| Измерительный зонд | нержавеющая сталь AISI 304 | - |
| Заливочный компаунд | силикон | |
| Рабочие условия эксплуатации | ||
| Минимальная скорость потока воздуха | 1 м/с | |
| Температура окружающей среды | -40…+80 °C | |
| Допустимое атмосферное давление | 86…106 кПа | |
| Относительная влажность воздуха | до 100% | |
| Период опроса (для датчиков с цифровым сигналом) | не менее 1 с | |
* - Для датчиков с интерфейсом RS-485 возможна пользовательская настройка. При этом, метрологические характеристики действительны только для выходных сигналов тока 4…20 мА и напряжения 0…10 В.
** - При напряжении питания =24 В постоянного тока без подключения аналоговых и дискретных выходных сигналов. Нагрузка RS-485 - 120 Ом.
Допустимое сопротивление нагрузки токового выхода
датчика влажности и температуры ELHART серии HTE.Vx
Габаритные размеры датчика влажности и температуры ELHART серии HTE.Vx
Схемы подключения датчика влажности и температуры серии HTE.Vx
Внимание! При подключении токовых выходов датчика необходимо последовательно с измерительным сопротивлением входа прибора (Rизм) подключать дополнительное нагрузочное сопротивление (Rн) с таким номиналом, чтобы сумма сопротивлений Rизм и Rн была в зоне допустимой нагрузки при данном напряжении питания. Это необходимо для защиты электронной платы от самонагрева.
Например, для напряжения питания 24 В, сумма сопротивлений Rизм и Rн должна быть не менее 700 Ом и не более 1 кОм.
