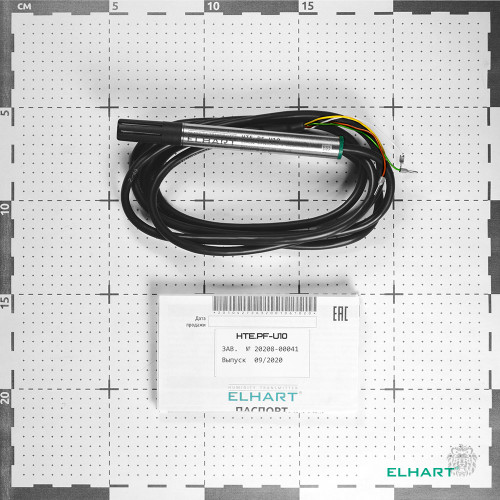

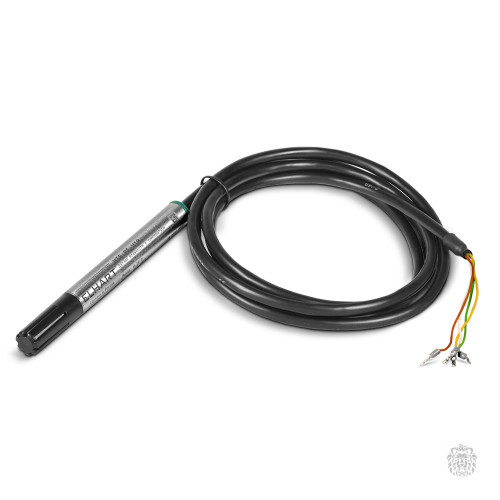

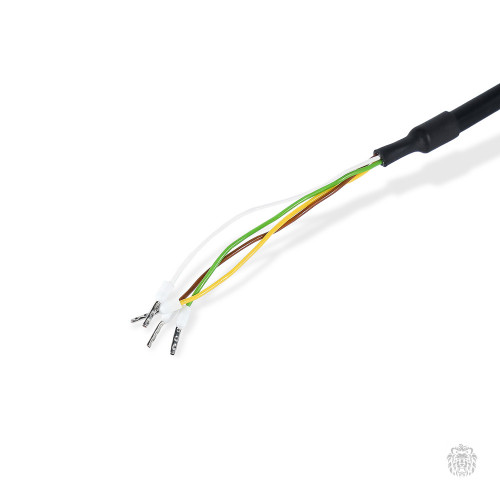

HTE.PF-U10M(СИ) Датчик влажности и температуры, с защитой от агрессивных сред, стержневое исполнение под разъем M12 (6-pin, код А); Выход1: влажн. 0...10 В, 0...100%; Выход2: темп. 0...10 В, -20...+80 С; пит. 12…30 В, V2.x, ГРСИ
HTE.PF-U10M(СИ) Датчик влажности и температуры, с защитой от агрессивных сред, стержневое исполнение под разъем M12 (6-pin, код А); Выход1: влажн. 0...10 В, 0...100%; Выход2: темп. 0...10 В, -20...+80 С; пит. 12…30 В, V2.x, ГРСИ
Датчик серии HTE.PF предназначен для измерения относительной влажности и температуры воздуха и их дальнейшего преобразования в унифицированные аналоговые сигналы тока, напряжения или в цифровой сигнал, передаваемый по интерфейсу RS-485 (протокол Modbus RTU).
Датчик предназначен для эксплуатации при температуре от -40 до +80 °C и конструктивно оптимизирован для работы в помещениях, где присутствуют агрессивные вещества, такие как аммиак (животноводство и птицеводство), углекислый газ (расстойка теста), споры (выращивание грибов) и т. д.
Технические характеристики датчиков влажности и температуры серии HTE.PF
| Параметр | Значение |
|---|---|
| Относительная влажность | |
| Диапазон измерения относительной влажности | 0…100% |
| Предел допускаемой абсолютной погрешности измерения относительной влажности(при температуре окружающего воздуха +25 °C и скорости потока воздуха 1 м/с) | ±2,5% (в диапазоне от 0 до 90%) ±3,5% (в остальном диапазоне) |
| Гистерезис показаний относительной влажности | ±0,8% |
| Время отклика по уровню 63% со стандартным защитным колпачком при скорости потока 1 м/с | 8 с |
| Время отклика по уровню 95% со стандартным защитным колпачком при скорости потока 1 м/с | 30 с |
| Температура | |
| Диапазон измерений температуры в зависимости от исполнения | -20…+80 °C -40…+ 80 °C (по интерфейсу RS-485 (при наличии)) |
| Предел допускаемой абсолютной погрешности измерения температуры | ±0,8 °С |
| Электрические характеристики | |
| Диапазон выходных аналоговых электрических сигналов * | 4…20 мА 0…10 В (0…1, 0…3, 0…5 В) |
| Напряжение питания постоянного тока в зависимости от типа выходного сигнала | =24 В ±5% (номинальное для всех модификаций) =12…30 В (4…20 мА) =6…30 В (0…1 В, 0…3 В или 0…5 В) =12…30 В (0…10 В) =5…30 В (цифровой выход RS-485) |
| Собственное потребление тока ** | 4,3 мА (для датчиков с выходным сигналом тока) 3,5 мА (для датчиков с выходным сигналом напряжения) 3,5 мА (для датчиков с RS-485) 4,5 мА (для датчиков с RS-485 и выходным сигналом напряжения) |
| Допустимое сопротивление нагрузки для токового выхода | см. Допустимое сопротивление нагрузки токового выхода |
| Минимальная нагрузка для выхода по напряжению | 1 кОм (0…1 В) 3 кОм (0…3 В) 5 кОм (0…5 В) 10 кОм (0…10 В) |
| Интерфейс выходного цифрового сигнала | RS-485 (Modbus RTU) |
| Максимально допустимая длина кабеля | 1000 м |
| Прочие характеристики | |
| Длина преобразователя (в зависимости от модификации) | 116 мм: с кабелем 120 мм: с разъемом |
| Длина кабеля*** | 1,5 м |
| Масса (в зависимости от модификации) | 78 г: с кабелем 34 г: с разъемом |
| Степень защиты | IP67: корпус IP20: сенсор |
| Материал датчика | |
| Фильтр | ABS (черный) |
| Корпус | нержавеющая сталь AISI 304 |
| Заливочный компаунд | силикон |
| Рабочие условия эксплуатации | |
| Минимальная скорость потока воздуха | 1 м/с |
| Температура окружающей среды | -40…+80 °C |
| Допустимое атмосферное давление | 86…106 кПа |
| Относительная влажность воздуха | до 100% |
| Период опроса (для датчиков с цифровым сигналом) | не менее 1 с |
(*) - Для датчиков с интерфейсом RS-485 возможна пользовательская настройка.
(**) - При напряжении питания =24 В без подключения аналоговых выходных сигналов. Нагрузка RS-485 - 120 Ом.
(***) - Для модификации HTE.PF с кабелем.
Допустимое сопротивление нагрузки токового выхода
| Параметр | HTE-HoldW | HTE-HoldC |
|---|---|---|
| Материал пластины | Нержавеющая сталь AISI304 | |
| Материал гермоввода | Нейлон | |
| Вес | 72 г | 42 г |
| Параметр | Значение |
|---|---|
| Материал | нержавеющая сталь AISI316L |
| Время отклика по уровню 63% (при скорости потока 1 м/c)* | 9 с |
| Время отклика по уровню 95% (при скорости потока 1 м/c)* | 34 с |
| Размер пор | 30...45 мкм |
| Степень защиты, обеспечиваемая оболочкой | IP65 |
* - Значения справедливы для датчика HTE.PF при отключенной программной фильтрации.
Габаритные размеры датчиков влажности и температуры ELHART серии HTE.PF
(для датчика HTE.PF-xxxС)
L может принимать значения: 1,5; 2,5; 5 или 10 м
(для датчика HTE.PF-xxxM)
L может принимать значения: 2, 5 или 10 м
