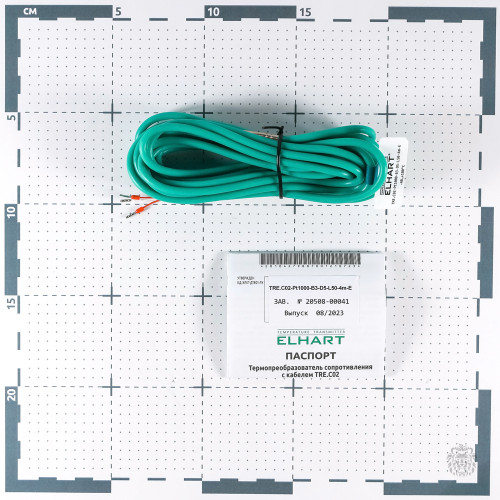

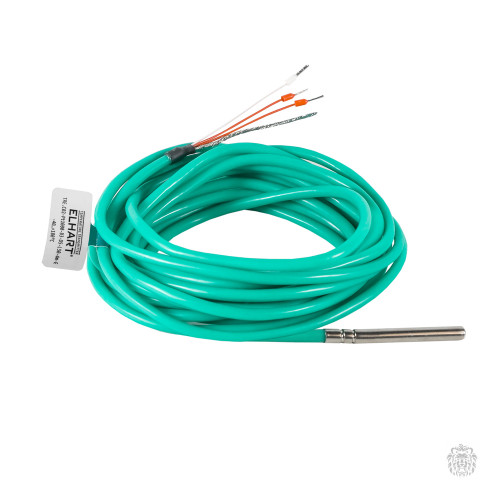

TRE.C02-Pt1000-B3-D5-L50-4m-E Датчик температуры с кабелем 4м (Pt1000; L=50мм, d=5мм; 3-х пров., класс В, (-40...+180 C); нерж. сталь AISI304; оболочка кабеля: силикон + экран; IP65)
TRE.C02-Pt1000-B3-D5-L50-4m-E Датчик температуры с кабелем 4м (Pt1000; L=50мм, d=5мм; 3-х пров., класс В, (-40...+180 C); нерж. сталь AISI304; оболочка кабеля: силикон + экран; IP65)
Датчики температуры ELHART серии ТRE.С02 являются термопреобразователями сопротивления и предназначены для измерения температуры твердых, жидких и газообразных сред, неагрессивных к материалам защитной арматуры и кабеля датчика, в системах автоматического управления различных технологических процессов совместно со вторичными преобразователями (измерителями, измерителями-регуляторами, модулями ввода/вывода и т.д.).
Термосопротивления TRE.C02 изготавливаются с платиновыми чувствительными элементами Pt100 или Pt1000, и имеют номинальные статические характеристики по ГОСТ 6651. По заказу датчики могут изготавливаться с кабелем длиной 2.5, 4, 6, 10 или 16 метров.

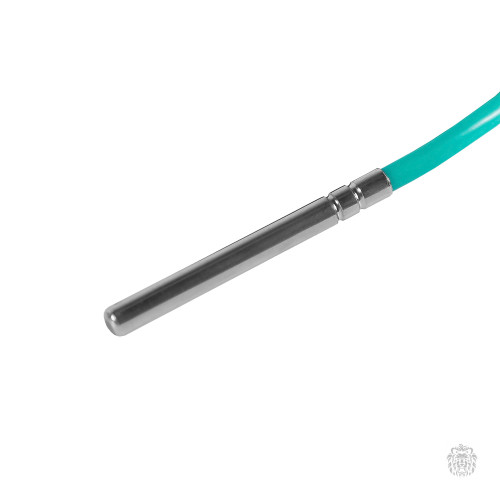

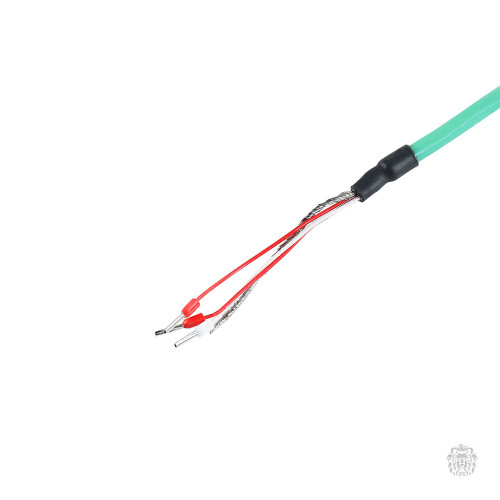

Защитная гильза датчика серии TRE.C02, в отличие от серии TRE.C01, изготавливается из нержавеющей стали AISI304, а кабельный вывод имеет внешнюю оболочку из силикона и дополнительный вывод для подключения экрана кабеля к заземляющему устройству.
Технические характеристики термосопротивления с кабельным выводом ТRE.С02
| Параметр | Значение |
|---|---|
| Номинальная статическая характеристика | Pt100, Pt1000 (определяется при заказе) |
| Температурный коэффициент сопротивления | 0,00385 °С-1 |
| Диапазон рабочей температуры | -40…+180 °С |
| Класс допуска | Класс В: ±(0,3+0,005 ·|t|*) °C |
| Время термической реакции (63,2%) | не более 40 сек |
| Жилы | медь |
| Изоляция жил | фторопласт |
| Внешний экран | луженая медь |
| Материал оболочки | силикон |
| Материал корпуса гильзы | нержавеющая сталь AISI304 |
| Степень защиты оболочки | IP65 |
| Схема внутренних соединений проводников | 2-х проводная (Pt1000) 3-х проводная (Pt100) |
| Электрическое сопротивление изоляции при температуре 25 ±10 °С | не менее 100 МОм |
| Измерительный ток | не более 1 мА (Pt100) не более 0,3 мА (Pt1000) |
| Относительная влажность воздуха | до 95% (без образования конденсата) |
| Средний срок службы | не менее 10 лет |
* где |t| – модуль значения температуры в °С.
Габаритные размеры датчика температуры с кабельным выводом ТRE.С02
L может принимать значения 2.5, 4, 6, 10 или 16 метров.
Схемы соединения внутренних проводов датчика температуры с кабельным выводом ТRE.С02
