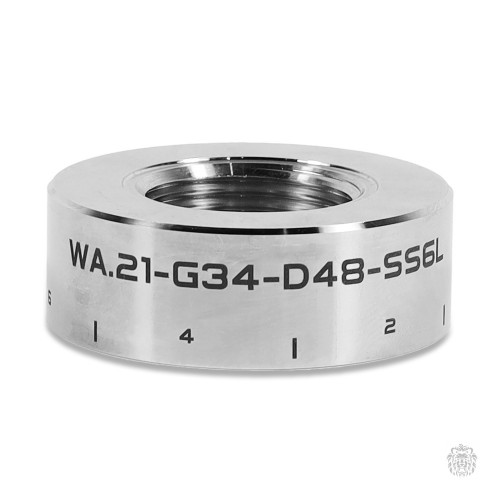

WA.21-G34-D48-SS6L Санитарный приварной адаптер, крепежная резьба G3/4" (внутр), диаметр 48 мм, материал AISI316L, для датчиков VLS

WA.21-G34-D48-SS6L Санитарный приварной адаптер, крепежная резьба G3/4" (внутр), диаметр 48 мм, материал AISI316L, для датчиков VLS

Приварной адаптер - предназначен для присоединения различных датчиков к технологическому процессу посредством резьбового соединения G 3/4-A. Адаптер, выполненный из нержавеющей стали AISI316L, приваривается непосредственно на емкость или трубопровод. В качестве рабочей среды может выступать любая среда, совместимая с материалом корпуса адаптера, датчика, а также с материалом уплотнения, используемым для герметизации соединения.

Установка адаптера должна производиться квалифицированным персоналом. Способы сварки – аргоновая, MIG или TIG с использованием сварочного электрода минимального диаметра.

Степень очистки аргона для сварки по ГОСТ  10157-2016. Содержание азота в аргоне не должно превышать 0,3 %, кислорода 0,03 %, должна отсутствовать влага. Допускается использовать гелий вместо аргона. Поверхность стали перед сваркой должна быть сухой. По завершению сварочных работ провести визуальный контроль, а так же проверить шов на герметичность. Сварку необходимо производить согласно ГОСТ 14771-76, тип сварки ИНп.

Порядок действий при приварке:

1) Вырезать отверстие в корпусе емкости/трубе. Диаметр отверстия должен соответствовать внешнему

диаметру адаптера. Он должен плотно фиксироваться в проделанном отверстии.

2) Обработать кромки отверстия, используя присадочный материал.

3) Предварительно отсоединить адаптер от датчика (если датчик вкручен в адаптер).

4) Поместить адаптер в отверстие для монтажа и приварить по схеме, показанной на рисунке 2, используя прут из нержавеющей стали диаметром от 0,76 до 1,14 мм в качестве присадочного материала в обработанной области. При этом нужно задать соответствующую силу тока для качественной проварки.

5) По окончании сварочных работ необходимо зачистить сварные швы, в соответствии со стандартами эксплуатирующей организации, принятыми на данном производственном участке.

Адаптер не подлежит обязательному подтверждению (оценке) соответствия стандартам Российской Федерации и Таможенного союза (Евразийского экономического союза).
