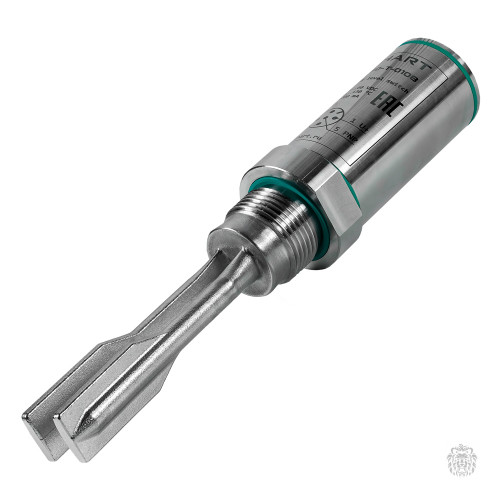

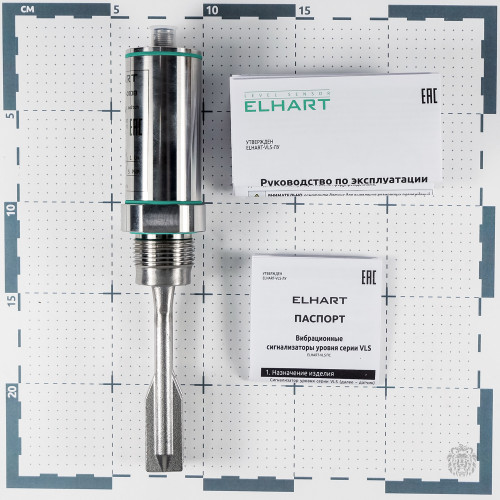

VLS-B0-T-0108 Вибрационный сигнализатор уровня, настраиваемый (длина вилки 108 мм, темп. -40...130°С, выход PNP/NPN, присоед. G1", пит. =20…60 В, корпус AISI316L, IP68, требуется разъем SCM12
VLS-B0-T-0108 Вибрационный сигнализатор уровня, настраиваемый (длина вилки 108 мм, темп. -40...130°С, выход PNP/NPN, присоед. G1", пит. =20…60 В, корпус AISI316L, IP68, требуется разъем SCM12 и приварной адаптер EL10189SS4
VLS-CS-T — это датчик уровня, принцип работы которого основан на вибрационном методе определения наличия продукта. Предназначен для контроля уровня жидких и некоторых мелкодисперсных сред в пищевой, фармацевтической, химической и других отраслях промышленности.
Принцип действия датчика — вибрационный. Микропроцессор, встроенный в датчик, подает переменное напряжение на пьезокристалл. Тот, в свою очередь, вызывает высокочастотные вибрации вилок датчика. Если между вилками появляется жидкость или более густая среда, частота вибрации резко падает. Частота вибрации постоянно измеряется микропроцессором, который при ее изменении подает сигнал на изменение состояния выхода (транзистор) датчика.
Конструктивно датчик выполнен в металлическом корпусе из нержавеющей стали AISI316L, в котором расположен чувствительный элемент и электронный блок преобразования. При совместном использовании с приварным адаптером WA.21-G34-D48-SS6L (поставляется отдельно), обеспечивается санитарное присоединение к процессу.
Технические характеристики вибрационных сигнализаторов уровня ELHART VLS
| Модификация | VLS-CS-T | VLS-B0 |
|---|---|---|
| Напряжение питания | =18…36 В | =20…60 В |
| Тип выхода | PNP/NPN (транзисторный) НО/НЗ (настраиваемый) | |
| Коммутируемый ток нагрузки | до 200 мА | |
| Потребляемая мощность | <1 Вт | |
| Задержка переключения | <1 сек | |
| Плотность жидкости | ≥700 кг/м³ | |
| Вязкость жидкости | ≤10 000 мПа·с | |
| Диапазон рабочего давления | -1…40 бар | |
| Температура измеряемой среды | -40…+120 °С (+145 °С в течение часа) | -40…+130 °С (+150 °С в течение часа) |
| Температура окружающего воздуха | -40…+70 °С | |
| Степень защиты * | IP69K/IP68 | IP68 |
| Присоединение к процессу | G 3/4-A | G 1-A |
| Материал корпуса | нержавеющая сталь AISI316L | |
| Материал вилки | нержавеющая сталь AISI316L | |
| Разъем подключения | 5 pin М12х1 «папа» | |
* - указанная степень защиты справедлива только при использовании коннектора М12 с аналогичной степенью защиты.
Схемы подключения вибрационных сигнализаторов уровня ELHART VLS
Обратите внимание! При выборе разъема для подключения необходимо учитывать внутренний диаметр коннектора датчика — 7,9 мм. Для подключения могут использоваться разъемы ONDO SCM12-5S (прямой) или SCM12-5A (угловой).
Габаритные размеры вибрационных сигнализаторов уровня ELHART VLS
(размер L зависит от модификации датчика и может составлять 108, 200, 400 или 600 мм)
