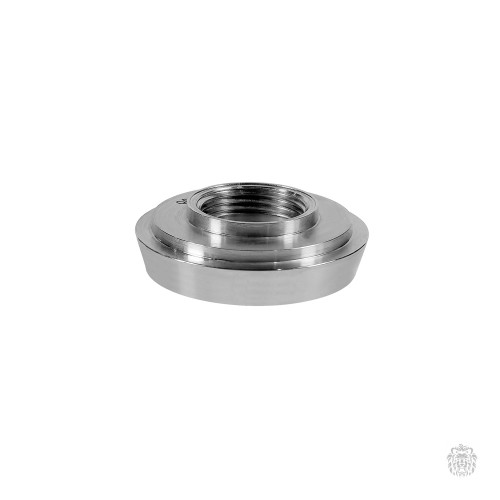

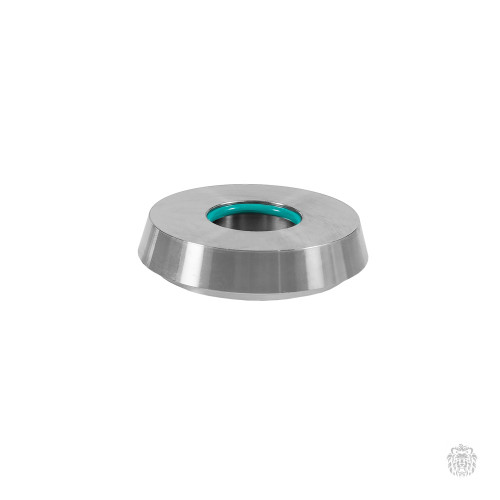

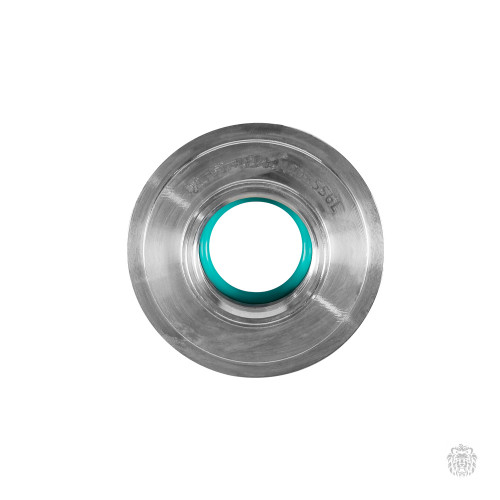

QA.51-G34-M40-SS6L Переходник с присоединения E-G34 на молочную гайку М40, AISI316L, для датчиков VLS-CS, PTE1000M, TRE.F20, уплотнение 20,5х2,5, сечение "КРУГ", в комплекте

QA.51-G34-M40-SS6L Переходник с присоединения E-G34 на молочную гайку М40, AISI316L, для датчиков VLS-CS, PTE1000M, TRE.F20, уплотнение 20,5х2,5, сечение "КРУГ", в комплекте

Переходник QA.51‑G34‑M40‑SS6L - предназначен для соединения датчика с присоединением E‑G34 с трубопроводной системой, оснащённой молочной гайкой М40 (стандарт DIN 11851). Обеспечивает герметичность и гигиеничность соединения в промышленных системах.

Основные характеристики

1. Типы присоединений:

   • вход: E‑G34 (присоединение для датчиков);

   • выход: молочная гайка М40 (DN 40 мм, стандарт DIN 11851).

2. Материалы:

   • основной материал: AISI 316L (высококоррозионностойкая нержавеющая сталь);

   • свойства:

     • устойчивость к агрессивным средам (кислоты, щёлочи);

     • высокая прочность при циклических нагрузках;

     • соответствие требованиям пищевой и фармацевтической промышленности.

3. Уплотнение:

   • размер: 20,5 × 2,5 мм;

   • форма сечения: «круг»;

   • материал: FKM (фторкаучук, устойчив к маслам и высоким температурам).

4. Совместимость с датчиками:

   • VLS‑CS (вибрационные сигнализаторы уровня);

   • PTE1000M (датчики давления с торцевой мембраной);

   • TRE.F20 (датчики температуры).

Области применения

• пищевая промышленность (молочные заводы, пивоварение, производство напитков);

• фармацевтика и биотехнологии (чистые помещения, стерильные процессы);

• химическая промышленность (работа с агрессивными средами);

• системы транспортировки пищевых продуктов и фармацевтических субстанций.

Преимущества

• гигиеничность — гладкая поверхность и отсутствие застойных зон упрощают санитарную обработку;

• коррозионная стойкость — AISI 316L устойчива к окислению и агрессивным средам;

• герметичность — уплотнение FKM обеспечивает надёжное соединение при средних давлениях;

• стандартизация — соответствие DIN 11851 гарантирует взаимозаменяемость;

• долговечность — устойчивость к механическим повреждениям и температурным перепадам.

Монтаж

1. Подготовьте ответную часть соединения (молочную муфту с гайкой М40).

2. Установите уплотнение (20,5 × 2,5 мм) в посадочное место переходника.

3. Соедините переходник с датчиком (сторона E‑G34).

4. Присоедините выходную часть (молочная гайка М40) к трубопроводной системе.

5. Затяните соединения с рекомендованным моментом (избегайте перетяжки, чтобы не деформировать уплотнение).

6. Проверьте герметичность под рабочим давлением.

Важные замечания

• не используйте переходник при давлениях, превышающих допустимые для датчиков VLS‑CS, PTE1000M, TRE.F20;

• при монтаже избегайте перекосов, чтобы не повредить уплотнение;

• для очистки используйте нейтральные моющие средства (без абразивных частиц);

• регулярно проверяйте состояние уплотнения на предмет износа или повреждений;

• храните в сухом месте, избегая контакта с коррозионно‑активными веществами.

Комплектация

• переходник QA.51‑G34‑M40‑SS6L;

• уплотнение 20,5 × 2,5 мм (FKM, установлено);

• паспорт изделия.

Для получения:

• чертежей с размерами;

• данных о допустимых давлениях и температурах;

• рекомендаций по эксплуатации —
  обратитесь к технической документации производителя или его представителям.
