QA.51-G34-M25-SS6L Переходник с присоединения E-G34 на молочную гайку М25, AISI316L, для датчиков VLS-CS, PTE1000M, TRE.F20, уплотнение 20,5х2,5, сечение "КРУГ", в комплекте

QA.51-G34-M25-SS6L Переходник с присоединения E-G34 на молочную гайку М25, AISI316L, для датчиков VLS-CS, PTE1000M, TRE.F20, уплотнение 20,5х2,5, сечение "КРУГ", в комплекте

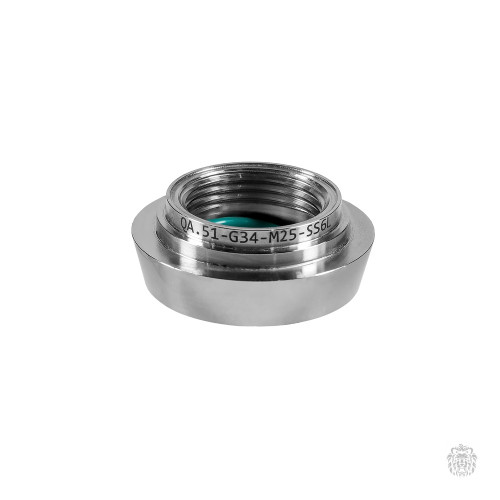

Переходник QA.51‑G34‑M25‑SS6L - предназначен для соединения элементов с разными типами присоединений: преобразует присоединение типа E‑G34 в молочную гайку М25. Используется при монтаже датчиков в промышленных системах.

Основные характеристики

1. Типы присоединений:

   • вход: E‑G34;

   • выход: молочная гайка М25.

2. Материалы:

   • основной материал: AISI 316L (высококоррозионностойкая нержавеющая сталь);

   • обеспечивает стойкость к:

     • агрессивным химическим средам;

     • высоким температурам;

     • циклическим нагрузкам.

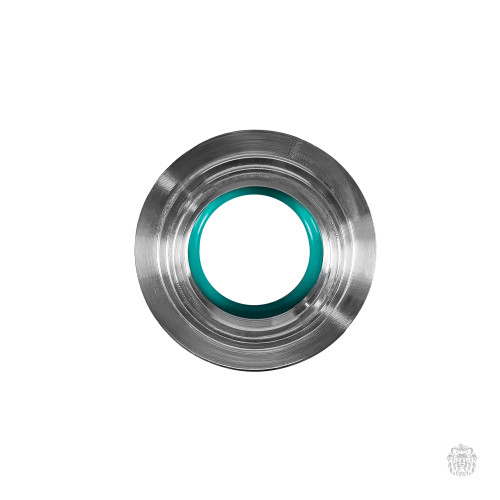

3. Уплотнение:

   • размер: 20,5 × 2,5 мм;

   • форма сечения: «круг».

4. Совместимость:

   • датчики: VLS‑CS, PTE1000M, TRE.F20;

   • системы с требованиями к гигиеничности (пищевая, фармацевтическая промышленность).

Области применения

• пищевая промышленность (молочные, пивоваренные, кондитерские производства);

• фармацевтика и биотехнологии (чистые помещения, стерильные процессы);

• химическая промышленность (работа с агрессивными средами);

• системы контроля давления и уровня (датчики с присоединением E‑G34).

Преимущества

• универсальность — позволяет стыковать оборудование с разными типами соединений;

• коррозионная стойкость — материал AISI 316L устойчив к окислению и агрессивным средам;

• герметичность — уплотнение круглого сечения обеспечивает надёжное соединение;

• гигиеничность — гладкая поверхность и отсутствие застойных зон упрощают очистку;

• долговечность — устойчивость к механическим нагрузкам и температурным перепадам.

Монтаж

1. Проверьте совместимость присоединяемых элементов (E‑G34 и молочная гайка М25).

2. Установите уплотнение в посадочное место переходника.

3. Подсоедините переходник к датчику (сторона E‑G34).

4. Соедините выходную часть (молочная гайка М25) с ответным элементом системы.

5. Затяните соединения с рекомендованным моментом (избегайте деформации уплотнения).

6. Проверьте герметичность соединения под рабочим давлением.

Важные замечания

• не используйте переходник при давлениях, превышающих допустимые для датчиков VLS‑CS, PTE1000M, TRE.F20;

• при монтаже избегайте перекосов, чтобы не повредить уплотнение;

• для очистки используйте нейтральные моющие средства (без абразивных частиц);

• регулярно проверяйте состояние уплотнения на предмет износа или повреждений.

Комплектация

• переходник QA.51‑G34‑M25‑SS6L;

• уплотнение 20,5 × 2,5 мм (установлено);

• паспорт изделия.
