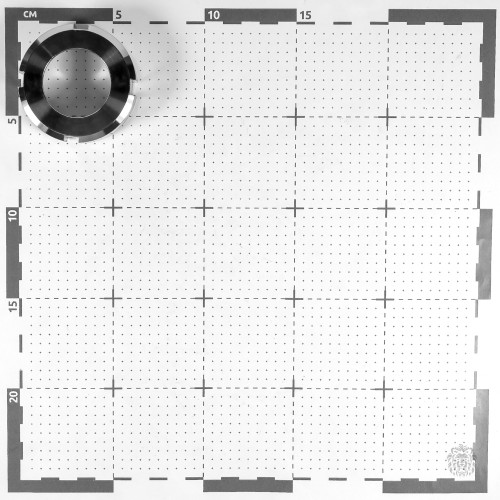

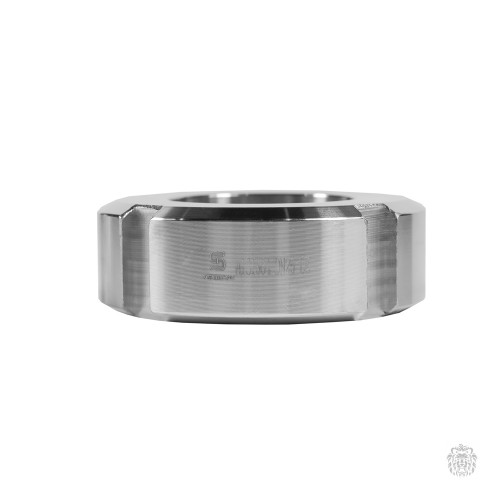

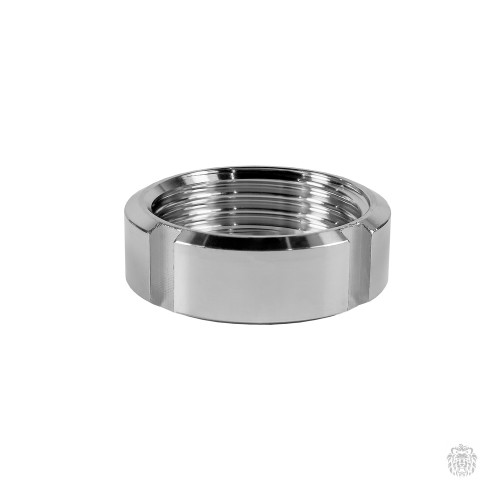

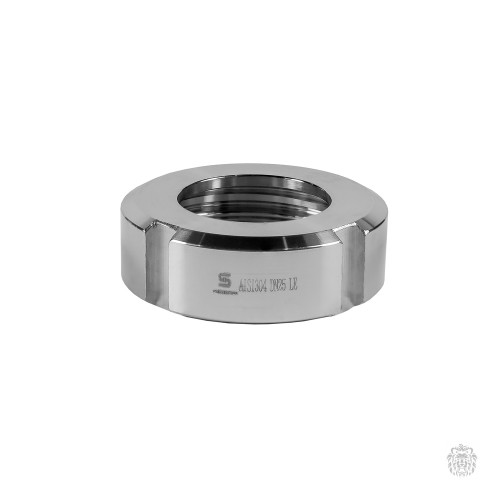

QA.51.1-M25 Шлицевая гайка для присоединения молочная гайка, размер М25, тип совместимого переходника QA.51-G34-M25, AISI304

QA.51.1-M25 Шлицевая гайка для присоединения молочная гайка, размер М25, тип совместимого переходника QA.51-G34-M25, AISI304

Шлицевая гайка QA.51.1‑M25 (молочная гайка, размер М25) - предназначена для быстроразъёмного соединения в системах, где требуется:

• гигиеничность (пищевая, фармацевтическая промышленность);

• герметичность при средних давлениях;

• удобство монтажа/демонтажа без специальных инструментов (кроме сегментного ключа).

Основные характеристики

1. Геометрические параметры:

   • размер: М25 (условный проход DN 25 мм);

   • тип соединения: молочная гайка по стандарту DIN 11851;

   • резьба: Rd (цилиндрическая круглая резьба).

2. Материалы:

   • основной материал: AISI 304 (коррозионностойкая аустенитная нержавеющая сталь);

   • свойства материала:

     • высокая стойкость к окислению и агрессивным средам;

     • прочность при циклических нагрузках;

     • соответствие требованиям пищевой промышленности.

3. Совместимость:

   • работает в комплекте с переходником QA.51‑G34‑M25;

   • подходит для молочных муфт стандарта DIN с DN 25 мм.

4. Уплотнение:

   • для герметичности требуется отдельное уплотнение из пищевой резины (например, NBR).

Области применения

• пищевая промышленность (молочные заводы, пивоварение, производство напитков);

• фармацевтика и биотехнологии (чистые помещения, стерильные процессы);

• химическая промышленность (работа с неагрессивными средами);

• системы транспортировки жидкостей, где важен быстрый доступ для очистки.

Преимущества

• гигиеничность — гладкая поверхность и отсутствие застойных зон упрощают санитарную обработку;

• коррозионная стойкость — AISI 304 устойчива к влаге и химическим реагентам;

• удобство обслуживания — быстрый монтаж/демонтаж с помощью сегментного ключа;

• стандартизация — соответствие DIN 11851 обеспечивает взаимозаменяемость;

• долговечность — устойчивость к механическим повреждениям и температурным перепадам.

Монтаж

1. Подготовьте ответную часть соединения (резьбовой штуцер молочной муфты).

2. Установите уплотнение (например, из NBR) в посадочное место.

3. Наверните шлицевую гайку на штуцер, используя сегментный ключ.

4. Затяните соединение с рекомендованным моментом (избегайте перетяжки, чтобы не деформировать уплотнение).

5. Проверьте герметичность под рабочим давлением.

Важные замечания

• не используйте гайку при давлениях, превышающих допустимые для молочной муфты DIN 11851;

• регулярно проверяйте состояние уплотнения на предмет износа;

• для очистки применяйте нейтральные моющие средства (без абразивных частиц);

• храните в сухом месте, избегая контакта с коррозионно-активными веществами.

Комплектация

• шлицевая гайка QA.51.1‑M25;

• паспорт изделия (при наличии).

Для получения:

• чертежей с размерами;

• данных о допустимых давлениях и температурах;

• рекомендаций по подбору уплотнений — обратитесь к технической документации производителя или его представителям.
