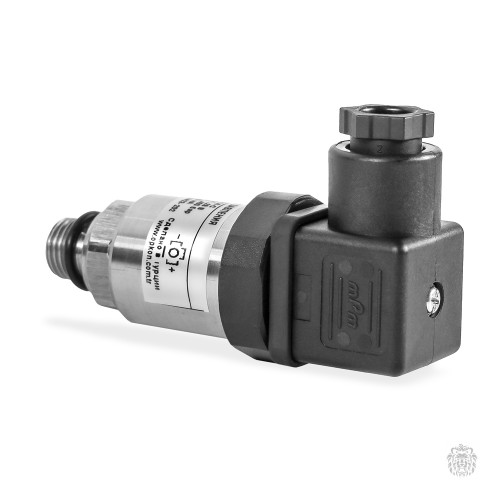

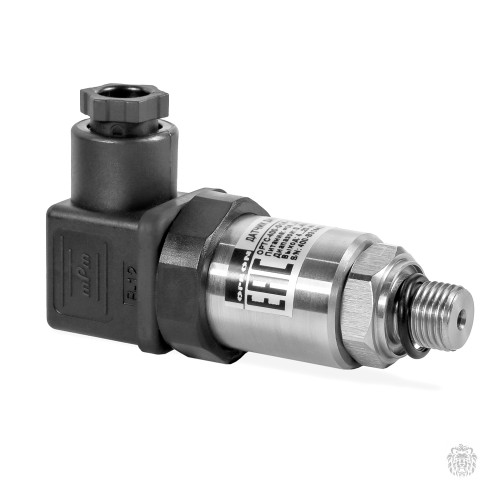

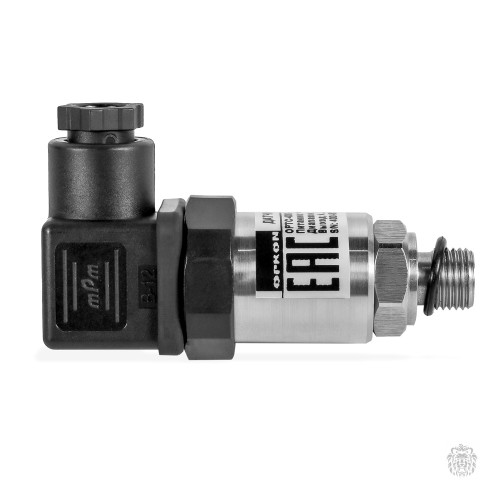

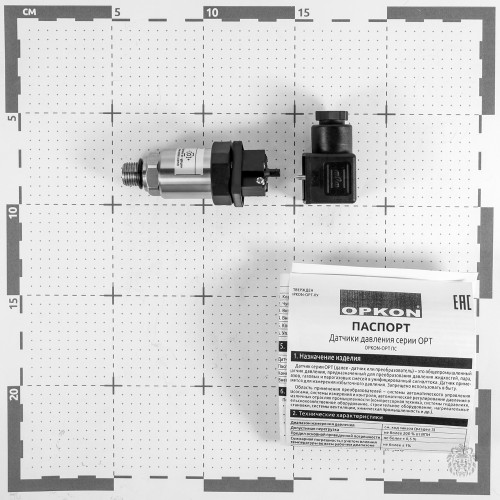

OPTC-400-G1/4-C Датчик давления 0...400 бар, точность 0,5%, выход 4...20 мА, G1/4 наружная резьба, питание 8...28 VDC, -40...+80 град С
OPTC-400-G1/4-C Датчик давления 0...400 бар, точность 0,5%, выход 4...20 мА, G1/4 наружная резьба, питание 8...28 VDC, -40...+80 град С
Датчик давления OPKON серии OPT — это общепромышленные датчики давления, предназначенные для преобразования избыточного давления жидкостей, пара, газов и их смесей в унифицированный выходной сигнал 4…20 мА. Датчики OPT имеют диапазоны измерения вплоть до 400 бар, что позволяет использовать их для измерения высоких давлений.
Область применения: компрессорная техника, насосные станции, системы гидравлики, сельскохозяйственное оборудование, строительное оборудование, нагревательные установки, системы вентиляции, химическая промышленность и др.
Датчики OPT используются совместно с таким оборудованием как:
Преобразователи частоты ELHART
ПИД-регуляторы ELHART
Нормирующие преобразователи аналоговых сигналов Seneca
Технические характеристики датчиков давления OPKON OPT
| Параметр | Значение |
|---|---|
| Диапазон измерения давления (зависит от кода заказа) | 0…50, 0…100, 0…200, 0…400 бар |
| Допустимая перегрузка | не более 200% от ВПИ |
| Предел основной приведенной погрешности | не более ±0,5% |
| Суммарная погрешность с учетом влияния температуры во всем рабочем диапазоне | не более ±1% |
| Температура измеряемой среды | -40…+80 °С |
| Допустимое рабочее напряжение питания | =8…28 В |
| Выходной сигнал | 4…20 мА |
| Допустимое сопротивление нагрузки при минимальном и максимальном напряжении питания | см. Расчет максимальной нагрузки для различных питающих напряжений |
| Потребляемая мощность | не более 0,7 Вт |
| Степень защиты от внешних воздействий | IP65 |
| Тип присоединения к процессу | наружная резьба G1/4″ |
| Окружающая среда эксплуатации (воздух) | |
| Рабочая температура | -40…+80 °С |
| Атмосферное давление | 84…106,7 кПа |
| Относительная влажность | не более 80% (без образования конденсата) |
для различных питающих напряжений
Габариты датчиков давления OPKON серии OPT
| № | Детали | Материал |
|---|---|---|
| 1 | Корпус | нержавеющая сталь AISI 303 |
| 2 | Чувствительный элемент | керамика Al2O3 |
| 3 | Внутреннее уплотнительное кольцо | бутадиен-нитрильный каучук NBR |
| 4 | Внешнее уплотнительное кольцо | витон FKM |
| 5 | Коннектор | полиамид PA |
| 6 | Уплотнение коннектора | бутадиен-нитрильный каучук NBR |
Схема подключения датчиков давления OPKON OPT
