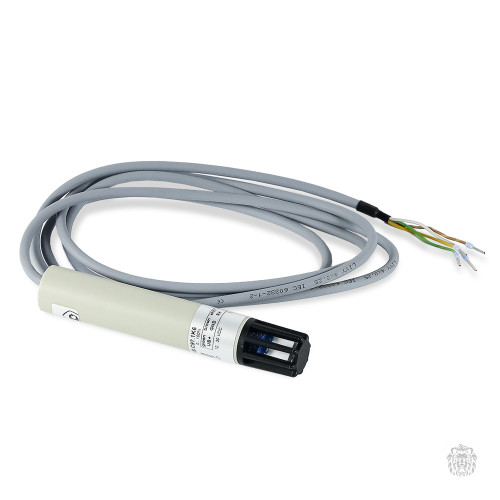

IBK2.11.F128.C97.1K6 Датчик влажности и температуры, устойчивый к аммиаку, серия IB, стержневое исполнение с кабелем 1,5м
IBK2.11.F128.C97.1K6 Датчик влажности и температуры, устойчивый к аммиаку, серия IB, стержневое исполнение с кабелем 1,5м; Выход1: влажность (0...100%), 0-10 В; Выход2: температура (-20...80 С), 0-10 В; Питание: 12-30 VDC; с фильтром ZE16 и PTFE защитой
Использование датчика в условиях агрессивного воздействия окружающей среды.
Датчик с корпусом из полипропилена, диаметром 20 мм, стержневое исполнение с кабелем, выход 0…10 В.
Точность измерения ± 2,5 % относительной влажности, температурный коэффициент 0,2 % / °C.
ОБРАТИТЕ ВНИМАНИЕ: датчик имеет выходной сигнал только 0…10 В!
Принцип измерения относительной влажности базируется на применении специализированных емкостных влагочувствительных сенсоров, представляющих собой влагозависимый конденсатор. При изменении относительной влажности воздуха (или его степени насыщения), изменяется диэлектрическая проницаемость конденсатора, что приводит к изменению емкости сенсора. В дальнейшем, это изменение преобразуется электронной платой датчика в выходной сигнал 0...10 В. Параллельно происходит измерение температуры среды посредством термосопротивления типа Pt100 и последующего преобразования также в выходной сигнал 0...10 В.
Технические характеристики устойчивых к аммиаку измерителей влажности IB(x)2…
| Параметр | Значение | |
|---|---|---|
| Влажность | ||
| Диапазон измерений | 0…100 % относительной влажности | |
| Чувствительный элемент | Емкостной FE09/7 | |
| Основная погрешность при 23 °C | в диапазоне 25…90 % | ± 2,5 % относительной влажности |
| в других диапазонах | ± 5 % относительной влажности | |
| Температурная погрешность | ± 0,2 % относительной влажности / °C | |
| Температура | ||
| Измерительный диапазон | 0…50 °C 0…100 °C -20…80 °C | |
| Чувствительный элемент | Pt1000, класс допуска B | |
| Основная погрешность (активный выход) при 23 °C | ± 0,3 °C | |
| Общие характеристики | ||
| Минимальная скорость воздушного потока | 1 м/с | |
| Температура окружающего воздуха | –20 … +80 °C | |
| Выходной сигнал | 0 … 10 В | |
| Напряжение питания | 12 … 30 В | |
| Допустимая нагрузка выхода | 10 кОм | |
| Степень защиты | IP30 (чувствительный элемент) IP55 (корпус) | |
| Материал корпуса | ||
| Корпус датчика | Светло-серый полипропилен ø20 мм | |
Габаритные размеры устойчивых к аммиаку измерителей влажности IB(x)2…
Схемы подключения измерителей влажности устойчивых к аммиаку IB(x)2…
