calHT01-0100 Влагочувствительный элемент, серия CalHT; Выход1: влажность (0...100%), 0-1В, Выход2: температура (0...100С), 0-1В; Питание: 5...30 VDC
calHT01-0100 Влагочувствительный элемент, серия CalHT; Выход1: влажность (0...100%), 0-1В, Выход2: температура (0...100С), 0-1В; Питание: 5...30 VDC

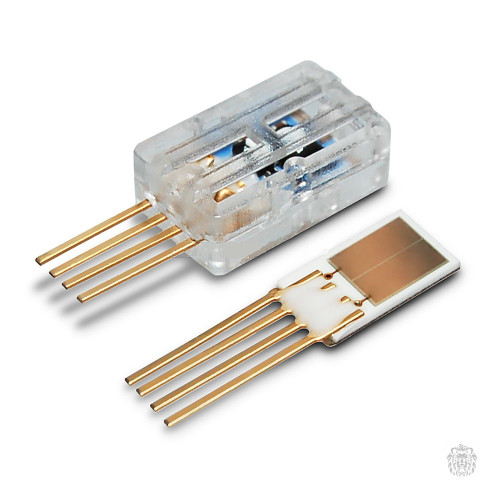

Миниатюрный ОЕМ модуль является простым и бюджетным решением для измерения относительной влажности и температуры воздуха сорбционным (емкостным) методом
Технические характеристики влагочувствительных элементов Galltec+Mela серии calHT
| Параметр | Значение |
|---|---|
| Относительная влажность | |
| Измерительный диапазон | 0…100 % отн. вл. |
| Разрешающая способность | 0,5% |
| Основная погрешность измерения | ± 2% (в диапазоне 10…40 °С, 10…90%) |
| Доп. погрешность по температуре | ±0,1%/К вне диап. 10…40 °С |
| Доп. погрешность по влажности | ±0,25%/К вне диап. 10…90% |
| Температура | |
| Разрешающая способность | 0,125 °С |
| Точность | 0,5 К при температуре 23 °С ±1 знак (при других температурах точность приведена на графике) |
| Общие данные | |
| Напряжение питания. | =5…30 В |
| Выходной сигнал: | calHT01…аналог., 2 х 0…1 В (при R нагрузке ≥ 100 кОм) calHT06…подобный I2C (напр. питания для I2C…=3,3 В) |
| Температура хранения | -65…+150 °С |
| Рабочий диапазон температур | -45…+85 °С |
| Потребление тока | <1 мА |
| Тип | Диапазон изм. ( °C)* | Цветовой код |
|---|---|---|
| calHT01-2080(.R) | -20…80 | Красный |
| calHT06-4085(.R) | -40…85 | Белый |
| calHT01-0000 | - | - |
| calHT01-0100 | - | - |
.R = с защитным корпусом
Габаритные размеры сенсоров серии calHT01 и calHT06
Схема подключения сенсоров Galltec+Mela серии calHT
| № | calHT01 | calHT06 |
|---|---|---|
| 1 | r.H.out | SDA |
| 2 | Tout | SCL |
| 3 | GND | GND |
| 4 | VCC | VCC |
Рекомендации по монтажу датчика серии calHT01 и calHT06
Запрещено касаться активной поверхности высокочувствительного сенсора. Это может привести к его разрушению. Паять сенсор следует низковольтовым паяльником (температура пайки 240 С, время пайки максимально 2 с).
Запрещено попадание флюса (и других паяльных сред) на активную поверхность сенсора. Выводы сенсора в местах пайки (с обратной стороны) должны удаляться.
Сенсоры можно продувать очищенным от пыли и масел воздухом или промывать дистиллированной водой для аккуратной очистки поверхности. При этом метрологические характеристики сенсора не изменяются — но измерение снова станет корректным только после полного высыхания сенсора.
Сгибать выводы допустимо один раз на максимальный угол 90°, при этом не допустимо применение механической нагрузки на клеевые соединения выводов с керамической подложкой сенсора.
