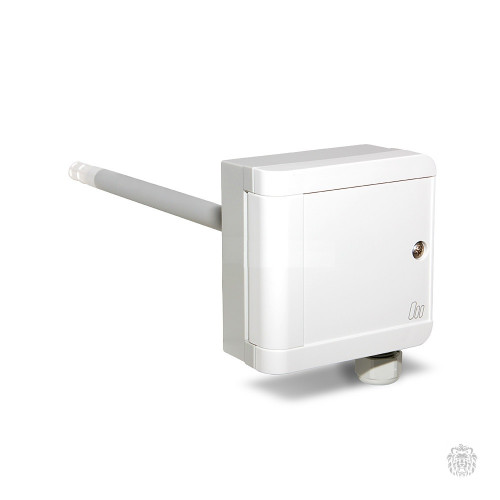

LKK3.00.F105.C07.00G Датчик влажности и температуры (замена KKL3/5), серия L

LKK3.00.F105.C07.00G Датчик влажности и температуры (замена KKL3/5), серия L, канальное исполнение; Выход1: влажность (0...100%), 4-20 мА; Выход2: температура (0...50С), 4-20 мА; Питание: 12...30 VDC

Датчики влажности L-серии предназначены для определения влажности и температуры воздуха (или иных нейтральных газов). Это бюджетные датчики с широчайшим диапазоном применения, начиная от вентиляции и заканчивая расстойкой, сушкой древесины и системами полива (теплицами).

Датчик имеет исполнение:

канальное (LK),

кабельное (LP),

компактное (LI)

и настенное (LW) с диаметром стержня 12 мм.

Датчики влажности представляют собой влагомеры, работающие в температурном диапазоне -30...+80 С и применяемые для измерения относительной влажности (насыщенности воздуха влагой) в системах автоматического управления вентиляцией (как альтернатива датчиков серии D для более простых систем), инкубаторах, теплицах и т.д.

Отличительной особенностью датчиков являются цифровая электроника с очень малым коэффициентом влияния температуры окружающего воздуха, работающая на базе влагочувствительного элемента CalHT собственной разработки Galltec-Mela.

Благодаря специальной технологии изготовления, эти сенсоры не боятся конденсации влаги и могут даже промываться дистиллированной водой при их техническом обслуживании.

Принцип измерения относительной влажности базируется на применении специализированных емкостных влагочувствительных сенсоров, представляющих собой влагозависимый конденсатор. При изменении относительной влажности воздуха (или его степени насыщения), изменяется диэлектрическая проницаемость конденсатора, что приводит к изменению емкости сенсора. В дальнейшем, это изменение преобразуется электронной платой датчика в выходной сигнал 4...20 мА / 0...10 В. Параллельно происходит измерение температуры среды посредством термосопротивления типа Pt100 и последующего преобразования также в выходной сигнал 4...20 мА / 0...10 В

Технические характеристики датчиков влажности и температуры серии LK/LP/LI/LW

Параметр		Значение
Влажность
Диапазон измерений		0…100 % относительной влажности
Измерительный элемент		Калиброванный сенсор calHT
Основная погрешность	30…80 % относительной влажности при 10…40 °C	± 3 % относительной влажности
	< 30 % относительной влажности или > 80 % относительной влажности при 10…40 °C	± 5 % относительной влажности
Температурная погрешность < 10 °C или > 40 °C		± 0,06 % относительной влажности / °C
Выход		0…1 В, 0…10 В или 4…20 мА
Температура (активный выход)
Диапазон измерений		-20…+80 °C
Измерительный элемент		Калиброванный сенсор calHT
Основная погрешность	при 10…40 °C	± 0,8 °C
	при < 10 °C или > 40 °C	см. диаграмму «Основная погрешность температуры»
Выход		0…10 В или 4…20 мА (только для LK и LW)
Температура (пассивный выход)
Измерительный элемент по выбору		Pt100, Pt1000
Электрические характеристики
Выходы		2 × 0…1 В 2 × 0…5 В 2 × 0…10 В 2 × 4…20 мА пассивные темп. выходы по запросу
Напряжение питания LP, LK, LW, LI	Выход: 0…1 В	=6…30 В
	Выход: 0…5 В	~24 В ± 10 % или =9…30 В
	Выход: 0…10 В	=12…30 В
Напряжение питания LK, LW, LI	Выход: 0…10 В	~24 В ± 10 % или =13…30 В
Напряжение питания LK, LW	Выход: 4…20 мА	=12…30 В
Допустимая нагрузка	Для выхода 0…1 В	> 1 кОм
	Для выхода 0…5 В	> 10 кОм
	Для выхода 0…10В	> 10 кОм
	Для выхода 4…20 мА	см. диаграмму нагрузки
Электромагнитная совместимость		По EN 61326
Общие характеристики
Измеряемая среда		Воздух при атмосферном давлении, без агрессивных веществ, без конденсата
Минимальная скорость воздуха		0.5 м/с
Окружающая температура	Тип LP , LK, LW	-30…+80 °C
	Тип LI	-20…+60 °C
Температура хранения		-40…+85 °C
Степень защиты измерительной части (LK, LW, LI)	С защитным колпачком ZE07	IP00
	С мембранным фильтром ZE08	IP30
	С PTFE-фильтром ZE05	IP65
Степень защиты корпуса	Тип LP, LK, LW	IP65
	Тип LI	IP30
материал корпуса	Тип LP, LK, LW	Поликарбонат PC
	Тип LI	Акрилонитрилбутадиенстирол ABS

---

---

---

Габаритные размеры датчиков влажности и температуры серии LK/LP/LI/LW

---

---

---
