PD310EN1 Модуль Ethernet (Modbus TCP/IP)

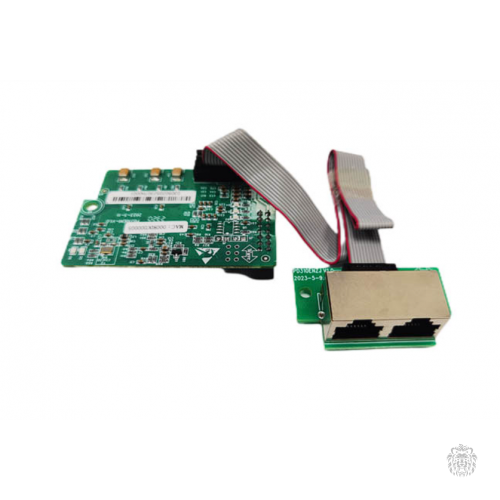

PD310EN1 Модуль Ethernet (Modbus TCP/IP) – это опциональная плата сетевого интерфейса MODBUS TCP, соответствующая международному стандарту Ethernet. Плата обеспечивает возможность удаленного управления преобразователем частоты в режиме ведомого устройства.
Топология сети:
1) Плата MODBUS TCP использует стандартный порт RJ45 и может использовать как линейную топологию сети, так и топологию "звезда".
2) Для электрического соединения используйте сетевые кабели CAT5, CAT5e, CAT6, особенно если расстояние передачи данных превышает 50 м.
MODBUS TCP обеспечивает быстрый обмен данными между ведущим устройством и ведомым преобразователем. Доступ к преобразователю всегда осуществляется в режиме "ведущий-ведомый". Преобразователь всегда является ведомой станцией, а каждая ведомая станция имеет четкий адрес. Данные MODBUS передаются по сети Ethernet TCP/IP в виде кадра данных, состоящего из трех частей: заголовка сообщения, кода функции и данных. В отличии от Modbus RTU из сообщения Modbus RTU удаляется SlaveID адрес в начале и CRC контрольная сумма в конце, что образует PDU, Protocol Data Unit.
