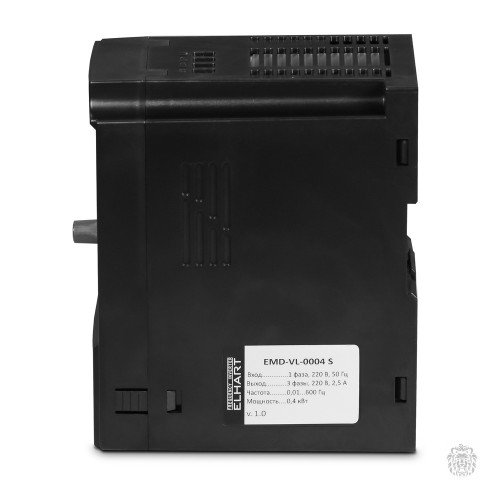

EMD-VL – 0004 S Преобразователь частоты ELHART, векторная серия (0,4кВт, 2,5А, 220В, векторное и U/f управление, съемный пульт, встроенный ПИД-регулятор, RS-485 Modbus RTU), серия EMD-VL

EMD-VL – 0004 S Преобразователь частоты ELHART, векторная серия (0,4кВт, 2,5А, 220В, векторное и U/f управление, съемный пульт, встроенный ПИД-регулятор, RS-485 Modbus RTU), серия EMD-VL

Преобразователи частоты EMD-VL и EMD-VH предназначены для управления асинхронным электродвигателем в трех режимах: U/f- регулирование, Бездатчиковое векторное управление (SVC) и Векторное управление с датчиком ОС (FVC). Благодаря режимам SVC и FVC достигается высокое качество регулирования: точность поддержания скорости, высокий пусковой момент и широкий диапазон регулирования частоты.

Преобразователь частоты имеет высокую перегрузочную способность (до 180% в течение 3 сек.), что позволяет применять его с электродвигателями, работающими в тяжелых условиях (экструдеры, дробилки, нории, промышленные миксеры и мешалки). А при использовании датчика обратной связи (энкодера) достигается высокая точность поддержания скорости, необходимая для приводов весовых дозаторов, токарных и фрезерных станков, манипуляторов, синхронизированных конвейеров.

Для подключения к ПЧ дополнительного оборудования могут использоваться встроенные аналоговые (0…10 В и 4…20 мА), дискретные (транзисторные и релейные) входы и выходы, а так же интерфейс связи RS-485 с поддержкой протокола MODBUS RTU.

Функционал ПЧ EMD-V может быть расширен за счет применения дополнительных карт расширения: для подключения энкодера (датчика ОС) и для подключения дополнительного релейного выхода.

Отличие серий EMD-VL и EMD-VH заключается в количестве поддерживаемых входов/выходов (сигналов управления), поддержке карт расширения и в наличии съемного пульта. Подробное описание представлено в разделе «Технические характеристики».

Габаритные размеры векторных преобразователей EMD–V:

Схема подключения векторных преобразователей EMD–V:
