EMD-V-RCP Выносной пульт управления для ПЧ EMD-VL и EMD-VH (в комплекте с кабелем для подключения к ПЧ (2 м))

EMD-V-RCP Выносной пульт управления для ПЧ EMD-VL и EMD-VH (в комплекте с кабелем для подключения к ПЧ (2 м))

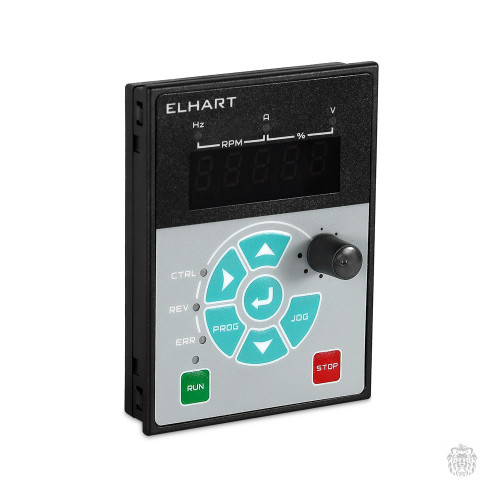

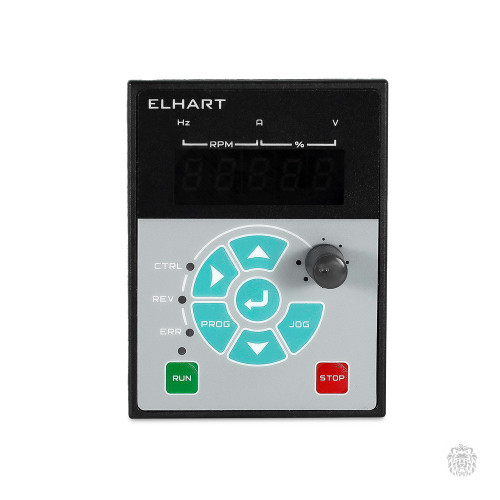

Выносной пульт управления EMD‑V‑RCP для ПЧ ELHART - предназначен для дистанционного управления преобразователями частоты (ПЧ) серий EMD‑VL и EMD‑VH. Позволяет организовать выносной монтаж панели управления, что особенно важно для:

• оборудования со сложным доступом (печи, климатические камеры);

• шкафов управления, где требуется размещение органов управления на внешней панели;

• обеспечения безопасности персонала (исключение контакта с силовыми элементами внутри шкафа).

Основные характеристики

1. Электрические параметры:

   • напряжение питания: =5 В;

   • степень защиты: IP54 (по передней панели);

   • длина кабеля подключения: 2 м (в комплекте).

2. Эксплуатационные параметры:

   • рабочая температура: −10 … +40 °C;

   • относительная влажность: до 95 % (без конденсации).

3. Конструктивные особенности:

   • материал корпуса: пластмасса;

   • встроенный потенциометр для регулировки параметров;

   • возможность монтажа:

     • в корпус ПЧ;

     • в рамку для крепления на панель.

Функциональные возможности

• удалённая настройка параметров ПЧ;

• дистанционное управление режимами работы привода;

• регулировка частоты вращения двигателя через встроенный потенциометр;

• визуализация текущих параметров (при поддержке ПЧ).

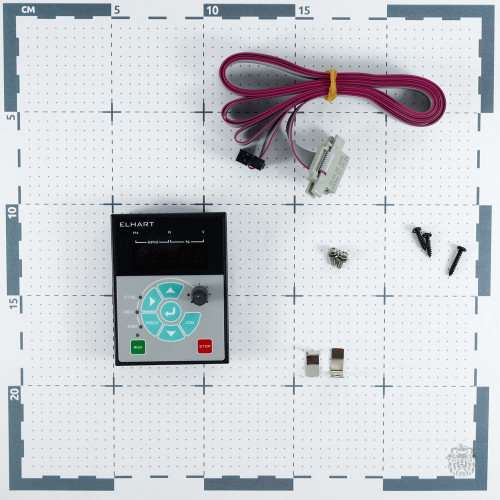

Комплектация

• пульт управления EMD‑V‑RCP;

• кабель для подключения к ПЧ (2 м);

• паспорт изделия.

Преимущества

• удобство эксплуатации — размещение панели в удобном для оператора месте;

• безопасность — исключение контакта с высоковольтными элементами;

• универсальность — совместимость с сериями EMD‑VL и EMD‑VH;

• простота монтажа — готовые крепления и кабель в комплекте.

Порядок подключения

1. Отключите питание ПЧ.

2. Подключите кабель пульта к соответствующему разъёму ПЧ.

3. Закрепите пульт на панели или в корпусе (используйте комплектные крепления).

4. Включите питание и проверьте работоспособность.

5. Настройте параметры управления через меню ПЧ (при необходимости).

Важные замечания

• соблюдайте полярность при подключении питания;

• не превышайте допустимый диапазон температур и влажности;

• обеспечьте надёжное крепление пульта во избежание механических повреждений;

• при возникновении неисправностей отключите питание и проверьте соединения.
