EMD-V-PGC2 Карта расширения для ПЧ EMD-VH – 0150T...4500T (Вход для подключения энкодера Linedriver, =5B)

EMD-V-PGC2 Карта расширения для ПЧ EMD-VH – 0150T...4500T (Вход для подключения энкодера Linedriver, =5B)

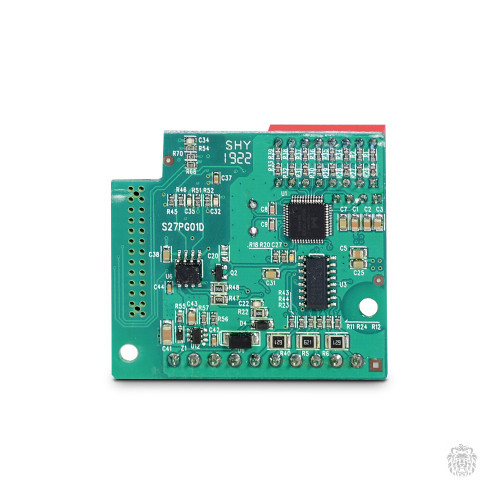

Карта расширения EMD‑V‑PGC2 для ПЧ EMD‑VH (модели 0150T…4500T) - предназначена для оснащения преобразователей частоты (ПЧ) серии EMD‑VH (модели 0150T…4500T) интерфейсом подключения энкодера. Позволяет реализовать режим замкнутого контура — с обратной связью по положению и скорости вала двигателя.

Основные характеристики

1. Интерфейс энкодера:

   • тип сигнала: Linedriver (дифференциальный выход);

   • напряжение питания энкодера: =5 В (постоянный ток);

   • поддерживаемые сигналы: A, B, Z (квадратурные импульсы + нулевой маркер);

   • максимальное разрешение: до 5000 имп/об (зависит от модели энкодера).

2. Электрические параметры:

   • питание карты: от внутренней шины ПЧ (не требует внешнего источника);

   • гальваническая развязка: есть (защита цепей ПЧ от помех);

   • ток потребления: минимальный (определяется моделью ПЧ).

3. Совместимость:

   • только для ПЧ серии EMD‑VH в диапазоне мощностей 0150T…4500T;

   • требуется актуальная версия прошивки ПЧ (уточняйте у производителя).

Функциональные возможности

• точное позиционирование двигателя (до долей градуса);

• компенсация механических люфтов и упругих деформаций;

• защита от потери сигнала энкодера (аварийное отключение);

• настройка направления счёта импульсов (прямое/обратное);

• фильтрация помех для стабильной работы в условиях ЭМ-возмущений.

Области применения

• высокоточные станки (фрезерные, токарные, гравировальные);

• роботизированные манипуляторы и сборочные линии;

• подъёмно‑транспортное оборудование (краны, лифты);

• конвейеры с синхронизированным движением;

• экструдеры и упаковочные машины.

Преимущества

• простая установка — карта вставляется в штатный слот ПЧ;

• универсальность — совместимость с большинством энкодеров Linedriver;

• надёжность — дифференциальный интерфейс устойчив к электромагнитным помехам;

• гибкость настройки — параметры энкодера конфигурируются через меню ПЧ или ПО.

Порядок монтажа и настройки

1. Отключите питание ПЧ.

2. Установите карту в предназначенный слот (соблюдайте ориентацию).

3. Подключите энкодер к разъёму карты экранированным кабелем (длина ≤ 50 м).

4. Заземлите экран кабеля со стороны ПЧ.

5. В меню ПЧ задайте:

   • разрешение энкодера (имп/об);

   • направление счёта;

   • тип сигнала (Linedriver);

   • параметры фильтрации.

6. Выполните тестовый пуск для проверки обратной связи.

Важные ограничения

• не подключайте энкодеры с напряжением питания >5 В — это приведёт к выходу карты из строя;

• максимальная длина кабеля: 50 м (при превышении возможны сбои);

• используйте только экранированные кабели с витой парой для сигналов A, B, Z;

• при ошибках связи проверьте: целостность кабеля, заземление, настройки разрешения.

Комплектация

• карта EMD‑V‑PGC2;

• крепёжные элементы;

• краткая инструкция по установке.

Для получения

• подробной схемы подключения;

• списка совместимых энкодеров;

• параметров настройки для конкретных задач —
  обратитесь к официальной документации производителя или в службу технической поддержки.
