Выносной пульт управления EMD‑MINI — RCP предназначен для дистанционного управления преобразователями частоты ELHART серии EMD‑MINI.
Использование пульта упрощает эксплуатацию частотно-регулируемого электропривода в сложных и/или конструктивных завершенных устройствах, таких как печи или климатические камеры — управление которыми не предполагает доступа оператора непосредственно к внутренним компонентам и осуществляется с помощью наружной панели управления. Выносной пульт имеет абсолютно те же функции и возможности, что и панель управления преобразователя частоты, и позволяет осуществлять полноценное управление работой прибора. Кроме того, использование пульта обеспечивает дополнительную безопасность эксплуатирующего персонала (ввиду риска случайного прикосновения к силовым контактам внутри шкафа).
Особенности выносного пульта EMD‑MINI — RCP
- полноценное управление работой частотного преобразователя ELHART серии EMD‑MINI;
- питание от частотного преобразователя (не нужен внешний БП);
- потенциометр для задания величины регулируемого параметра;

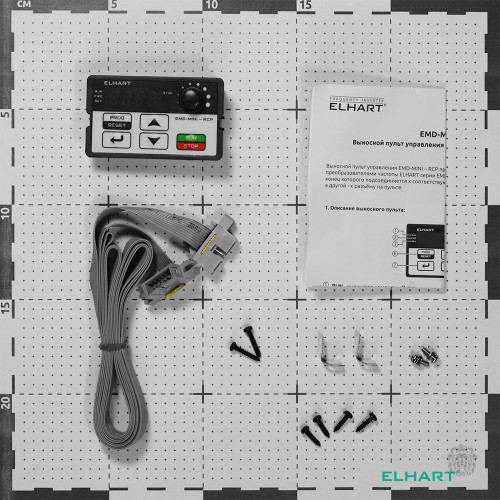

- кабель для подключения к частотному преобразователю длиною 2 метра;
- накладной и врезной монтаж;
- степень защиты IP54 (по передней панели).

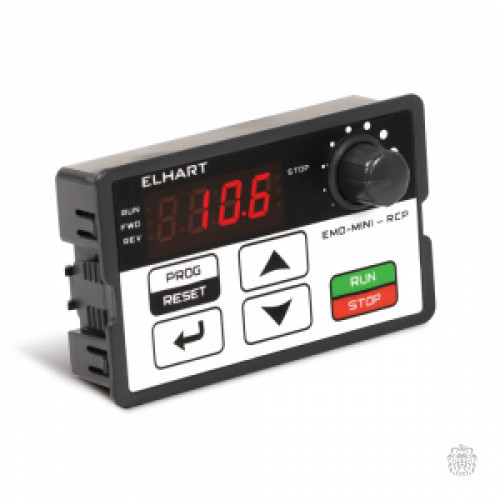

Описание органов управления и светодиодной индикации выносного пульта управления EMD‑MINI — RCP
| Элемент управления | Название | Описание |
|---|---|---|
 | Кнопка "МЕНЮ" / "СБРОС" | Кратковременное нажатие кнопки - вход в режим программирования; Нажатие более 2 секунд - сброс аварии. |
 | Кнопки "ВВЕРХ" / "ВНИЗ" | Выбор параметра и изменение его значения. |
 | Кнопка "ВВОД" | Смена текущего экрана отображения. В меню: быстрое нажатие – переключение разряда; удержание (в течение 3-х сек) – вход в параметр или подтверждение изменения. |
 | Потенциометр | Вращение – изменение задания частоты. |
 | Кнопка "ПУСК" / "СТОП" | Запуск и остановка вращения электродвигателя. |
| Светодиодный индикатор | Описание |
|---|---|
| RUN | ПЧ в работе (подан сигнал "Пуск") |
| FWD | ПЧ работает в режиме вращения в прямом направлении |
| REV | ПЧ работает в режиме вращения в обратном направлении |
| STOP | ПЧ остановлен (подан сигнал "Стоп") |
Технические характеристики пультов управления ELHART серии EMD‑MINI — RCP
| Параметр | Значение |
|---|---|
| Напряжение питания | =5 В |
| Рабочая температура | -10…+40 °C |
| Относительная влажность | не более 95% (без образования конденсата) |
| Степень защиты | IP54 (по передней панели) |
| Тип монтажа | накладной или врезной |
| Материал корпуса | пластмасса |
Габаритные размеры выносного пульта управления EMD‑MINI — RCP
Варианты монтажа выносного пульта управления EMD‑MINI — RCP
