LC-0007-2M00 Сетевой дроссель (7 А, 2 мГн) Сетевые дроссели ELHART серии LC используются в качестве аксессуара для преобразователей частоты

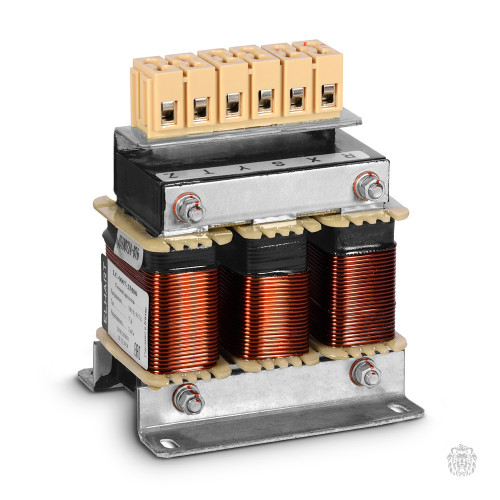

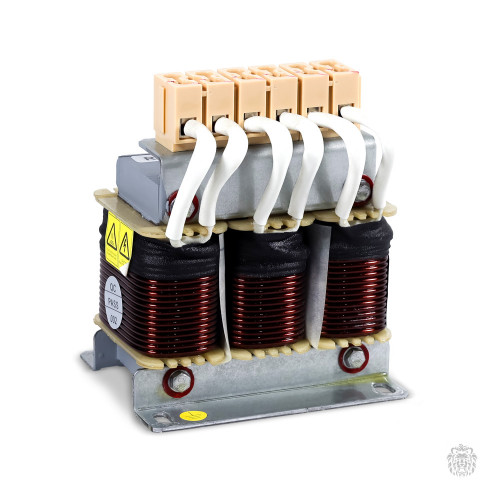

LC-0007-2M00 Сетевой дроссель (7 А, 2 мГн)

Сетевые дроссели ELHART серии LC используются в качестве аксессуара для преобразователей частоты, представляют собой катушку индуктивности из провода намотанного на сердечник с магнитопроводом и предназначенные для:

- повышения энергосберегающего эффекта от внедрения частотно-регулируемого электропривода путем увеличения коэффициента мощности системы «ПЧ-Двигатель»;

- подавления гармонических искажений генерируемых входным током частотного преобразователя;

- выравнивание линейных напряжений на входе частотного преобразователя при перекосах питающего напряжения;

- защита от бросков тока в конденсаторной батарее частотного преобразователя при импульсных выбросах напряжения в сети (грозовые перенапряжения, коммутация батарей статических конденсаторов и т. п.);

- ограничение величины и скорости нарастания токов короткого замыкания.

Габаритные размеры сетевого дросселя ELHART серии LC

---

---

Модельный ряд	Рисунок	Размеры, мм (±0,5)
		L	D	W	W1	H	A × B
LC-0007-2M00	1	115	90	95	68	135	6 × 11
LC-0010-1M40		115	90	95	68	135	6 × 11
LC-0015-0M94		115	90	95	68	135	6 × 11
LC-0020-0M70		155	95	80	61	170	6 × 15
LC-0030-0M47	2	155	95	80	61	170	6 × 15
LC-0040-0M36		155	95	80	61	170	6 × 15
LC-0050-0M28		155	95	80	61	170	6 × 15
LC-0060-0M24		195	120	150	72	165	8,5 × 20
LC-0080-0M18		195	120	150	72	165	8,5 × 20
LC-0090-0M16	3	195	120	150	72	165	8,5 × 20
LC-0120-0M12		230	150	170	88	220	11 × 18
LC-0150-094U		230	150	170	88	220	11 × 18
LC-0200-070U		250	182	175	98	230	11 × 18
LC-0250-056U		250	182	175	98	230	11 × 18
LC-0290-048U		290	214	200	102	250	11 × 18
LC-0330-042U		290	214	200	102	250	11 × 18
LC-0390-036U		290	214	200	102	250	11 × 18
LC-0490-028U		320	243	230	125	320	12 × 20
LC-0600-024U		320	243	230	125	320	12 × 20
LC-0660-022U		320	243	230	125	320	12 × 20
