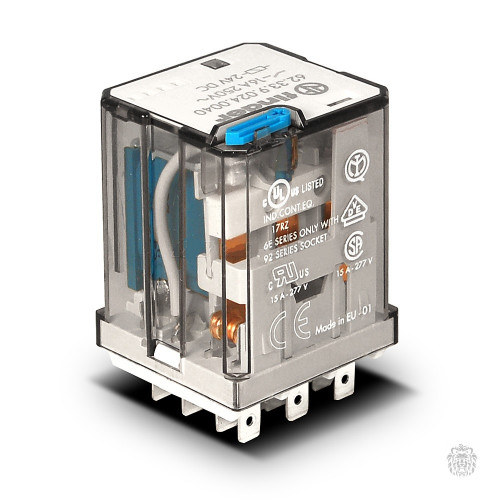

62.33.9.024.0040 Finder / Силовое реле с 3-мя перекидными контактами =24 В DC, 16А
62.33.9.024.0040 Finder / Силовое реле с 3-мя перекидными контактами =24 В DC, 16А
Электромагнитное реле является электрическим ключом, управляемым с помощью электромагнита. При протекании электрического тока через катушку реле, переключается один или несколько изолированных от катушки контактов.
Предназначено для коммутации электрических цепей, цепей сигнализации и управления, применяется в промышленности для автоматизации технологических процессов.
Мощное электромагнитное реле, обладает важной особенностью коммутации мощных электрических цепей при помощи маломощного сигнала управления, при этом имея компактный размер.
Особенности силовых реле Finder серии 62.33
Мощное промежуточное реле
3 перекидных контакта (зазор ≥ 3 мм)
Обмотка переменного или постоянного тока
По классификации UL (определенные комбинации реле / розеток)
Светодиод, механический индикатор, кнопка
Усиленная изоляция между катушкой и контактами
Технические характеристики силовых реле Finder серии 62.33
| Параметр | Значение |
|---|---|
| Характеристики контакта | |
| Конфигурация контактов | 3 перекидных контакта (3PDT) |
| Номинальный ток / максимальный пиковый ток | 16 / 30 A |
| Номинальное напряжение / максимальное напряжение переключения | 250 / 400 В |
| Номинальная нагрузка в AC | 4000 ВА |
| Номинальная нагрузка в AC15 (~230 В) | 750 ВА |
| Допустимая мощность однофазного двигателя (~230 В) | 0,8 / 1,5 кВт |
| Отключающая способность DC1: 30 / 110 / 220 | 16 / 0,6 / 0,4 ВА |
| Минимальная нагрузка на переключение | 1000 мВт (10/10 В/мА) |
| Стандартный материал контакта | AgCdO |
| Характеристики катушки | |
| Номинальное напряжение (50/60 Гц) | 6, 12, 24, 48, 60, 110, 120, 230, 240, 400 В~ |
| Номинальное напряжение | 6, 12, 24, 48, 60, 110, 125, 220 В= |
| Номинальная мощность при постоянном / переменном токе высокой чувствительности при постоянном токе (50 Гц)/Вт | 2,2 / 1,3 ВА |
| Рабочий диапазон при переменном токе | (0,8…1,1) Un В |
| Рабочий диапазон при постоянном токе | (0,8…1,1) Un В |
| Напряжение удержания | 0,8Un / 0,6Un В |
| Напряжение отключения | 0,2Un / 0,1Un В |
| Технические характеристики | |
| Механический ресурс | 10×106 / 30×106 циклов |
| Электрический ресурс при номинальной нагрузке AC1 | 100×103 циклов |
| Время включения / выключения | 11/4 мс |
| Изоляция между обмоткой и контактами (1,2 / 50 мкс) | 6 кВ |
| Диэлектрическая прочность между открытыми контактами | 1500 В~ |
| Температура окружающей среды | -40…+70 °C |
| Категория защиты реле | RT I |
| Технические характеристики | |
|---|---|
| Номинальные значения | 16 A - 250 В |
| Изоляция между обмоткой и контактами | 6 кВ (1,2/50 мкс) |
| Категория защиты | IP 20 |
| Температура окружающего воздуха | -40…+70 °C |
| Момент завинчивания | 0,8 Нм |
| Длина зачистки провода | 10 мм |
| Максимальный размер провода для розеток 92.03 | одножильный: 1×10 / 2×4 мм², 1×8 / 2×12 AWG многожильный: 1×6 / 2×4 мм², 1×10 / 2×12 AWG |
Габаритные размеры силовых реле Finder серии 62.33
Схемы подключения силовых реле Finder серии 62.33
