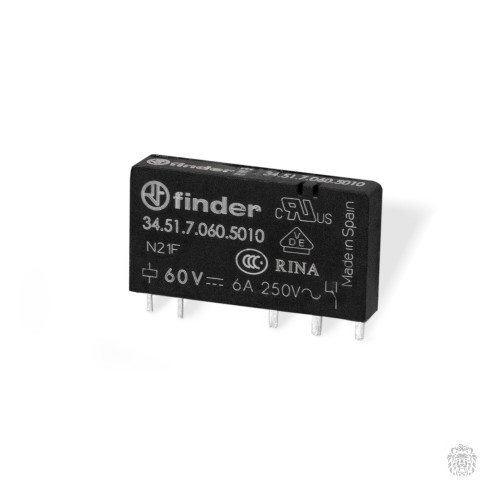

34.51.7.060.5010 Finder / Реле c 1-м перекидным контактом =60В DC, 6А, контакт AgNi+Au
34.51.7.060.5010 Finder / Реле c 1-м перекидным контактом =60В DC, 6А, контакт AgNi+Au
Интерфейсное реле 38.51 - интерфейсные модули электромеханического реле с 1 контактом – 6 A ширина 6,2 мм.
Идеальный интерфейс для ПЛК и электронных систем.
Технические характеристики реле Finder серий 34/38
| Артикулы | 34.51 | 38.51 |
|---|---|---|
| Контактные характеристики | ||
| Контактная группа (конфигурация) | 1 перекидной контакт (SPDT) | |
| Номинальный ток / максимальный пиковый ток, A | 6 / 10 | |
| Номинальное напряжение / максимальное напряжение, В~ | 250 / 400 | |
| Номинальная нагрузка АС1, ВА | 1500 | |
| Номинальная нагрузка (230 В~) АС15, ВА | 300 | |
| Допустимая мощность однофазного двигателя (230 В~), кВт | 0,185 | |
| Отключающая способность DC1: 30 В / 110 В / 220 В, A | 6 / 0,2 / 0,12 | |
| Минимальный ток переключения, мВт(В/мА) | 500 (12/10) | |
| Стандартный материал контакта | AgNi | |
| Характеристики катушки | ||
| Номинальное напряжение (UN)(В) переменного тока (50/60 Гц) | - | 12, 24, 48, 60, 110…125, 220…240, 110…125 |
| Номинальное напряжение (В) постоянного тока DC | 5, 12, 24, 48, 60 В | 6, 12, 24, 48, 60 (неполяризованное) |
| Номинальная мощность DC, Вт | 0,17 | - |
| Рабочий диапазон постоянного тока DC | (0,7…1,5) Un | (0,8…1,2) Un |
| Рабочий диапазон переменного тока AC | - | (0,8…1,1) Un |
| Напряжение удержания при переменном/постоянном токе, AC/DC | — / 0,4 Un | 0,6 Un / 0,6 Un |
| Напряжение при переменном/постоянном токе отключения, AC/DC | — / 0,05 Un | 0,1 Un / 0,05 Un |
| Технические параметры | ||
| Механическая долговечность AC/DC циклов | 10×106 | |
| Электрическая долговечность при номинальной нагрузке AC1 циклов | 60×103 | |
| Время включения / выключения, мс | 5 / 3 | 5 / 6 |
| Изоляция между катушкой и контактами (1,2/50 μс), кВт | 6 (8 мм) | |
| Электрическая прочность между открытыми контактами, В AC | 1,000 | |
| Внешний температурный диапазон, °C | –40…+85 | –40…+70 / –40…+55 |
| Категория защиты | RT II | IP 20 |
| Параметр | 34.81 |
|---|---|
| Контактные характеристики | |
| Контактная группа (конфигурация) | 1 перекидной контакт (SPST-NO) |
| Номинальный ток / максимальный пиковый ток, (10мс) A | 2 / 80 |
| Номинальное коммутируемое напряжение, В | 240 AC (50/60 Гц) |
| Диапазон коммутируемого напряжения, В | (12…275) AC |
| Повторяющееся импульсное напряжение в закрытом состоянии, Вpk | 800 |
| Номинальная нагрузка АС15, ВА | 300 |
| Минимальный коммутируемый ток, мА | 35 |
| Максимальный ток утечки в состоянии ВЫКЛ, мА | 1,5 |
| Максимальное падение напряжения в состоянии ВКЛ, В | 1,6 |
| Характеристики катушки | |
| Номинальное напряжение (В) постоянного тока DC | 24 |
| Номинальная мощность DC, Вт | 0,17 |
| Рабочий диапазон постоянного тока DC | (16…30) Un |
| Ток управления, мА | 7 |
| Напряжение отключения, В DC | 10 |
| Полное сопротивление, Ом | 3430 |
| Технические параметры | |
| Время включения / выключения, мс | 11 / 11 |
| Электрическая прочность между входом / выходом, кВ | 4 |
| Внешний температурный диапазон, °C | –20…+50 |
| Категория защиты | RT III |
| Артикулы интерфейсных модулей | Напряжение питания | Артикул реле | Артикул розетки |
|---|---|---|---|
| 38.51.7.012.0050 | =12 B | 34.51.7.012.0010 | 93.01.7.024 |
| 38.51.0.024.0060 | ~/=24 B | 34.51.7.024.0010 | 93.01.0.024 |
| 38.51.0.240.0060 | ~/=220…240 B | 34.51.7.060.0010 | 93.01.0.240 |
| 38.51.7.024.0050 | =24 B | 34.51.7.024.0010 | 93.01.7.024 |
Габаритные размеры реле Finder серий 34/38
Схемы подключения реле Finder серий 34/38
