      • 20.22.9.012.0000 Finder / Модульное шаговое реле (питание 12VDC, бистабильный двухконтактный переключатель, 2НО, 16А)

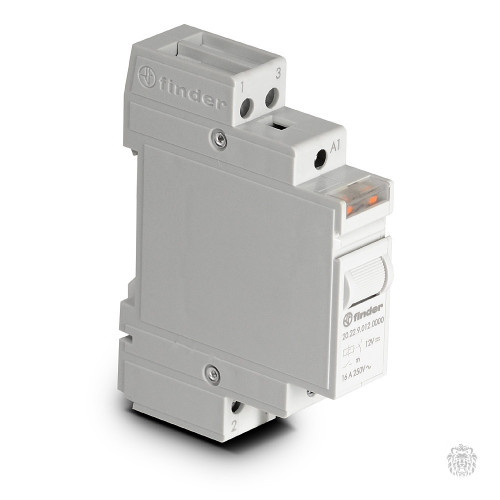

    20.22.9.012.0000 Finder / Модульное шаговое реле (питание 12VDC, бистабильный двухконтактный переключатель, 2НО, 16А)



    • Хит
    • Производитель: Finder
    • Код товара: 20.22.9.012.0000
    • Доступность: В наличии

    • 2500.00р.

    Нашли дешевле?

    20.22.9.012.0000 Finder / Модульное шаговое реле (питание 12VDC, бистабильный двухконтактный переключатель, 2НО, 16А)

    Технические характеристики модульных шаговых реле Finder серии 20

    Модельный ряд20.22, 20.2620.23
    Контактная группа (конфигурация)2 NO (DPST-NO)1NO+1NC (SPST-NO+SPST-NC)
    Номинальный ток / максимальный пиковый ток16 / 30 A
    Номинальное напряжение / максимальное напряжение~ 250 / 400 В
    Номинальная нагрузка AC14000 ВА
    Номинальная нагрузка AC15 (~ 230 B)750 ВА
    Номинальная мощность лампнакаливания / галогенные (230 B), Вт2000
    люминесцентные трубки с электронным дросселем, Вт1000
    люминесцентные трубки с электромагнитным дросселем, Вт750
    компактные люминесцентные лампы, Вт400
    низковольтные галогенные или светодиодные с электронным дросселем, Вт400
    низковольтные галогенные или светодиодные с электромагнитным дросселем, Вт800
    Мин. нагрузка на переключение, мВт (В/мА)1000 (10/10)
    Стандартный материал контактаAgSnO₂
    Напряжение питания
    Номинальное напряжение, Un~ B8 - 12 - 24 - 48 - 110 - 120 - 230 - 240
    = B12 - 24 - 48 - 11012 - 24 - 48 - 11012 - 24 - 48 - 110
    Номинальная мощность AC/DC, ВA(50 Гц) / Вт6,5/5
    Рабочий диапазон, AC (50 Гц)AC(0,85…1,1) UN (50 Гц)
    (0,9…1,1) UN (60 Гц)
    DC(0,9…1,1) UN
    Технические параметры
    Meханическая долговечность AC/DC циклов300 × 10³
    Электр. долговечность при ном. нагрузке AC1 циклов100 × 10³
    Mин./макс. длительность импульса0,1 с / 1 ч (в соотв. с EN 60669)
    Изоляция между катушкой и контактами (1,2/50 мкс), кB4
    Внешний температурный диапазон, ° C−40…+40
    Категория защитыIP 20
    Изоляция
    Электрическая прочность
    между питанием и контактами, ~B3500
    между открытыми контактами, ~B2000
    между смежными контактами, ~B2000
    Прочее
    Потери мощности
    при ном. значении тока и откл. катушке, Вт1,3 (20,21, 20,23, 20,28)2,6 (20,22, 20,24, 20,26, 20,27)
    Момент завинчивания, Нм0,8
    Maкс. размер проводаКлеммы катушкиКлеммы контактов
    одножильныймногожильныйодножильныймногожильный
    мм²1×4 / 2×2,51×2,5 / 2×2,51×6 / 2×41×4 / 2×2,5
    AWG1×12 / 2×141×14 / 2×141×10 / 2×121×12 / 2×14
    При длительной работе катушки необходимо позаботиться об охлаждении реле, например, оставляя зазор 9 мм между парами реле при монтаже.
    Характеристики катушек DC
    Номин. напряж.Код катушкиРабочий диапазонСопротивл.Ном. ток I при UN
    UN-UminUmaxR-
    В-ВВΩмA
    129,01210,813,227440
    249,02421,626,4105230
    1109,11099121233047
    489,04843,252,8440110
    Характеристики катушек AC
    Номин. напряж.Код катушкиРабочий диапазонСопротивл.Ном. ток I при UN
    UN-UminUmaxR(50 Гц)
    В-ВВΩмA
    88,0086,88,84800
    128,01210,213,27,5550
    248,02420,426,427275
    488,04840,852,8106150
    1108,11093,512159064
    1208,12010213268054
    2308,230192253250028
    2408,240204264270027,5

    Габаритные размеры модульных шаговых реле Finder серии 20
