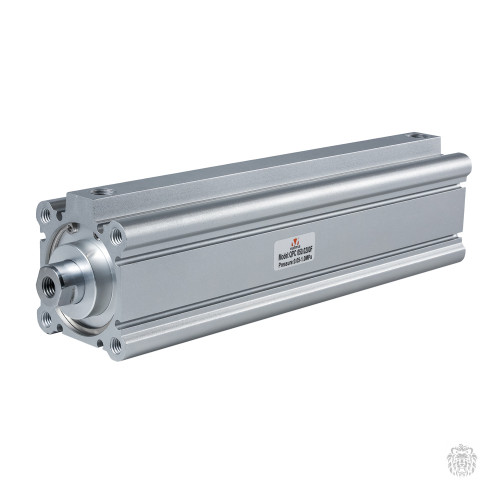

QPC 050.0200 F Пневмоцилиндр D = 50 мм, S = 200 мм, магнитный, внутренняя резьба на штоке, порты G 1/4"

QPC 050.0200 F Пневмоцилиндр D = 50 мм, S = 200 мм, магнитный, внутренняя резьба на штоке, порты G 1/4"

Пневматические цилиндры VALMA серии QPC обладают более компактными размерами по сравнению с цилиндрами, выполненными по ISO стандартам. Это позволяет размещать их в плотно скомпонованном оборудовании, размещение в котором других цилиндров затруднено из-за их габаритных размеров.

Пневмоцилиндр представляет из себя механическое устройство, предназначенное для преобразования энергии сжатого воздуха в возвратно-поступательное движение. Внутри пневмоцилиндра расположен поршень, который передвигается вперед и назад при помощи сжатого воздуха. На цилиндре расположены два отверстия (порта) для подачи воздуха. При подаче воздуха в задний порт пневмоцилиндра поршень и закрепленный на нем шток выдвигаются. При подаче воздуха в передний порт поршень и закрепленный на нем шток задвигаются обратно.

Габаритные размеры пневматических цилиндров QPC

Диаметр цилиндра	Габаритные размеры, мм
	B		L		C	D	E	F	J	Z	H	O		Q		K	M	N	W	P	R
	ход штока ≤100 мм	ход штока >100 мм	ход штока ≤100 мм	ход штока >100 мм								ход штока ≤100 мм	ход штока >100 мм	ход штока ≤100 мм	ход штока >100 мм
32	33	45,5	7	17	13	16	45	7,5	4,5	18	M8x1,25	9	-	10,5	12,5	14	34	5,5	49,5	G 1/8"	M6x1,0
40	39,5	55	7	17	13	16	52	8	5	18	M8x1,25	9	-	11	14	14	40	5,5	57	G 1/8"	M6x1,0
50	40,5	55,5	8	18	15	20	64	10,5	7	22	M10x1,5	11	-	10,5	14	17	50	6,6	71	G 1/4"	M8x1,25
63	46	57	8	18	15	20	77	10,5	7	22	M10x1,5	14	-	15	16,5	17	60	9	84	G 1/4"	M10x1,5
80	53,5	66	10	20	21	25	98	12,5	6	26	M16x2,0	17,5	-	16	19	22	77	11	104	G 3/8"	M12x1,75
100	63	75,5	12	22	27	30	117	13	6,5	26	M20x2,5	17,5	-	23	23	27	94	11	123,5	G 3/8"	M12x1,75
